Horno de refinación al vacío VD

Introducción al horno de refinación al vacío VD


El horno de fusión al vacío VD es un equipo de proceso de refinación comúnmente utilizado, utilizado principalmente para la desoxidación, eliminación de impurezas y otras operaciones de acero fundido, a fin de obtener alta pureza y bajo contenido de impurezas de acero de alta calidad.

Sanrui es uno de los famosos fabricantes de desgasificadores de vacío y proveedores de hornos de vacío de China. El rango de personalización de los desgasificadores al vacío a la venta es de 15 toneladas a 125 toneladas.

Compartir:

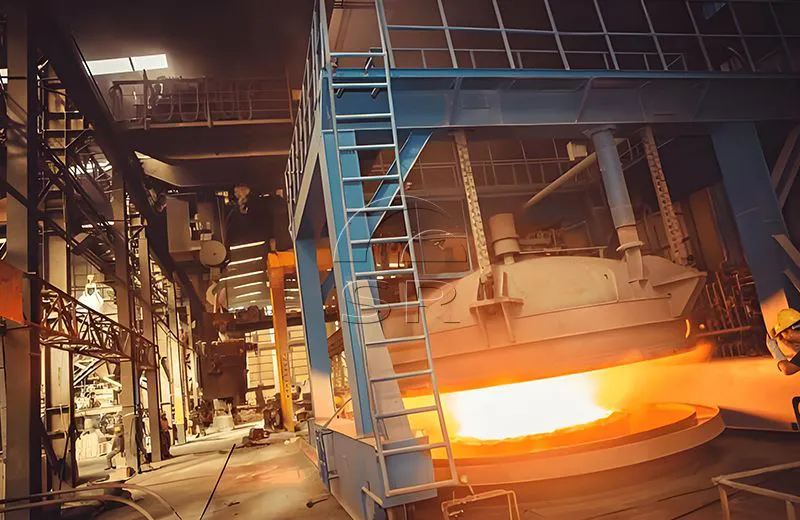

Introducción al horno de refinación al vacío VD

Introducción al horno de refinación al vacío VD

El horno de refinación al vacío VD es un equipo de proceso de refinación comúnmente utilizado, utilizado principalmente para la desoxidación, eliminación de impurezas y otras operaciones de acero fundido, a fin de obtener alta pureza y bajo contenido de impurezas de acero de alta calidad.

El horno de refinación VD es un dispositivo de desgasificación al vacío que se utiliza principalmente para eliminar los gases nocivos de H y N en el acero, reducir el H en el acero fundido a ≤ 2 ppm y reducir la generación de restos de puntos blancos en el acero. Al mismo tiempo, también están disponibles la desoxidación parcial y la eliminación de S, el ajuste fino de la composición y la modificación de las inclusiones. Se mejora aún más la pureza del acero fundido tratado por el horno de refinado VD.

Aplicación principal del horno de refinación al vacío VD

Los hornos de refinación VD se utilizan ampliamente en el campo de la metalurgia del hierro y el acero, especialmente desempeñan un papel importante en la producción de acero especial y de alta calidad.

Es aplicable a la producción de acero de alta velocidad, acero estructural de aleación, acero para herramientas, acero resistente al calor, acero resistente a la corrosión, etc. En la industria del acero, el horno VD se ha convertido en un equipo clave indispensable.

En una palabra, el horno de refinación VD es un importante equipo de proceso de refinación. Mediante la operación de vacío y la adición de agente refinador, el oxígeno, el gas y las impurezas del acero fundido se pueden eliminar de manera efectiva para obtener acero de alta calidad con alta pureza y bajo contenido de impurezas.

Características del equipo de horno de refinación al vacío VD

1. Alta pureza: la tecnología de refinación al vacío puede eliminar eficazmente elementos nocivos como el gas y las impurezas en el acero fundido y mejorar la pureza y calidad del acero fundido.

2. Alta eficiencia y conservación de energía: el horno de refinación VD adopta una operación cerrada, lo que reduce la pérdida por volatilización en el acero fundido y tiene una alta eficiencia de calentamiento y tasa de utilización de energía.

3. Flexible y controlable: el horno de refinación VD se puede ajustar según los diferentes requisitos del proceso, como el ajuste del grado de vacío, el tiempo de refinación, los elementos de aleación, etc., para cumplir con los requisitos de producción de los diferentes tipos de acero.

4. Protección y seguridad ambiental: el horno de fusión VD adopta tecnología de vacío durante la operación, que no produce mucho polvo, gases de escape y otros contaminantes, y cumple con los requisitos de protección ambiental y producción segura.

Composición del equipo del horno de refinación al vacío VD

El horno de refinación al vacío VD incluye bomba de vacío de inyección de vapor, tubería de vacío, válvula de cierre de vacío principal, enfriador de eliminación de polvo fino y grueso, tanque de vacío, vehículo destapador, bomba de inyección de vapor, condensador, válvula de vacío, tambor de agua principal, tambor de distribución de agua, tambor de vapor. , bomba de agua fría, bomba de agua caliente, torre de enfriamiento, válvula de inflado, junta de expansión y equipo de eliminación de polvo.

Ventajas técnicas del horno de refinación al vacío Sanrui VD

El tanque de vacío está sellado con un anillo de sellado hueco de una sola capa y protegido con refrigeración por agua;

La cubierta del tanque adopta una estructura de cabeza de mariposa, con alta resistencia y tensión uniforme;

El camión cisterna de vacío adopta un convertidor de frecuencia para regular la velocidad y se mueve de manera estable;

La tubería de vacío adopta una tubería enfriada por agua para reducir la temperatura de los gases de escape y la temperatura del flujo de aire;

El cristal de observación de la ventana de observación manual deberá estar provisto de protección de gas inerte y dispositivo estroboscópico;

Con muestreo de medición de temperatura manual y alimentación automática en condiciones de vacío;

El dispositivo de soplado de oxígeno está equipado con un dispositivo de sellado especial, que es menos desgastado, a prueba de fugas y fácil de ajustar la pistola de oxígeno;

Purgue el argón y revuelva;

Equipado con sistema de control PLC.

Operación simple y clara y mantenimiento conveniente.

Menos inversión, efecto rápido y bajo consumo energético.

Proceso extremadamente sólido y programación de software avanzada.

Principales parámetros técnicos del horno de refinación al vacío VD

Modeloooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo DLFV15 DLFV30 DLFV50 DLFV60 DLFV90 DLFV125
Capacidad nominal de la cuchara (T) 15 30 50 60 90 125
Capacidad máxima de cuchara (T) 20 40 40 70 100 160
Diámetro del cucharón (mm) 2200 2900 3100 3200 3400 3900
Capacidad del transformador (kw) 4000 7000 10000 12500 15000 18000
Velocidad de calentamiento del líquido de acero (c/min) máx: 5,5 máx: 5,5 máx: 5,5 máx: 5,5 máx: 5,5 máx: 5,5
Diámetro del tanque de vacío (mm) 3800 4800 5200 5400 5600 6300
Altura del tanque de vacío (mm) 4100 5000 5400 5600 5800 6500
Grado de vacío último (pa) 67 67 67 67 67 67
Capacidad de aspiración de la bomba (kg/h) 250 250 280 300 400 400+
Consumo de vapor de 0,8 mpa (t/h) 6—7 10—11 11—12 11—12 15—16 16
Consumo de agua de refrigeración de 0,3 mpa (m³/h) 600 900 980 1100 1150 1200
Consumo de oxígeno de 0,6 mpa (1/min) 80 120 160 160 240 280
Consumo de oxígeno de 0,8 mpa (m³/h) 600 1000 1200 1400 1800 2000
Consumo de energía de 380v (kw) 200 250 300 350 400 4000

Alcance del suministro de hornos de refinación al vacío VD

Sanrui Electric Furnace es uno de los fabricantes de desgasificadores de vacío y proveedores de hornos de vacío de China. Sanrui puede ofrecer a la venta desgasificadores de vacío personalizados que van desde 10 toneladas hasta 125 toneladas, hornos de fusión VOD y sus accesorios. Algunos productos se pueden personalizar según dibujos.

El alcance del suministro de equipos de horno de refinación de cuchara de vacío VD/VOD incluye tanque de vacío fijo o tanque montado en un vehículo, cubierta del tanque de vacío, dispositivo de carga de vacío, dispositivo de soplado de oxígeno (refiriéndose a VOD), sistema de automatización eléctrica, tubería de vacío, dispositivo de eliminación de polvo y bomba de vacío, etc


Proceso de fundición en horno de refinación al vacío VD

01

El proceso de fundición del horno de refinación al vacío VD incluye principalmente los siguientes pasos: succión al vacío, deshidrogenación, ajuste de temperatura, refinación, aleación, vertido de acero fundido, etc. El proceso específico es el 2 ~ 8:

02

Succión al vacío: el gas en la cámara del horno se extrae a través del sistema de succión para establecer un cierto grado de vacío y crear las condiciones para operaciones posteriores.

03

Deshidrogenación: en estado de vacío, se introduce hidrógeno en el acero fundido para hacer reaccionar el hidrógeno del acero fundido con el oxígeno del acero oxidado para generar vapor de agua, eliminando así el oxígeno.

04

Ajuste de temperatura: la temperatura del acero fundido se ajusta dentro de un cierto rango de temperatura a través del sistema de calefacción y refrigeración para facilitar el buen progreso de las operaciones posteriores.

05

Refinación: en estado de vacío, se introducen agentes refinadores (como cal, aluminio, etc.) en el acero fundido para realizar la desulfuración, eliminación de impurezas y otras operaciones para obtener acero fundido de alta pureza y baja impureza.

06

Aleación: se agregan elementos de aleación al acero fundido refinado según sea necesario para ajustar su composición química y mejorar el rendimiento del acero.

07

Vertido de acero fundido: después de refinar y alear, el acero fundido de alta calidad obtenido se vierte en el molde de fundición para su fundición.

08

Flujo del proceso del horno de refinación al vacío VD: la grúa puente levanta la cuchara de acero fundido refinado del horno LF al tanque de vacío, y el carro de cubierta de vacío será conducido a la estación de tratamiento de vacío para medir y tomar muestras de temperatura. Luego, se baja la tapa del tanque de vacío sobre el tanque de vacío y se cierra la tapa. Encienda la bomba de vacío para evacuar y cuando el grado de vacío alcance 67 Pa, ingrese al tratamiento de desgasificación de alto vacío. Empiece a mantener el vacío durante 15-20 minutos. Una vez completado el tratamiento, cierre la válvula principal de vacío → rompa el vacío → levante la cubierta de la cuchara → medición y muestreo de temperatura → conduzca el carro de la cubierta de vacío a la posición de espera → deje de soplar argón → levante la cuchara a la estación de colada continua.

Optimización de la tecnología del horno de refinación al vacío Sanrui VD

El tanque de vacío del horno de refinación al vacío VD está sellado con un anillo de sellado hueco de una sola capa y protegido por refrigeración por agua;

La cubierta del tanque adopta una estructura de cabeza de mariposa;

El camión cisterna de vacío adopta un convertidor de frecuencia para ajustar la velocidad y desplazarse sin problemas;

La tubería de vacío adopta una tubería refrigerada por agua para reducir la temperatura de los gases de escape y la temperatura del flujo de aire;

La ventana de observación artificial está equipada con protección de gas inerte y dispositivo estroboscópico;

Medición artificial de temperatura y muestreo en condiciones de vacío;

Sistema de alimentación automático;

Soplado y agitado de argón;

Sistema avanzado de control de electrodos.

Equipado con sistema de control PLC.

Servicios prestados por Sanrui

1Aa China desgasificador al vacío en China, Sanrui puede proporcionar planos de diseño y diseño básicos del horno de refinación al vacío VD

2Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina y brindar un servicio posventa confiable.

3Sanrui brinda capacitación a operadores y personal de mantenimiento, y el equipo de fundición es fácil de operar y mantener.

4Desgasificador al vacío en venta cPrecio competitivo y excelente calidad.

5Baja inversión, alta eficiencia de producción, alta tasa de retorno

6Rendimiento estable del equipo de fundición, producción segura.

7Los productos se pueden personalizar según las diferentes necesidades.

8La capacidad de producción se puede ajustar según los requisitos del cliente.

9Respetuoso con el medio ambiente y bajo consumo de energía.

Sanrui como uno de los famosos proveedores de hornos de vacío, proporciona consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y desarrollo de software, construcción, instalación, puesta en marcha, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.

Envíenos los requisitos detallados de su proyecto y nuestro equipo de ingeniería diseñará una solución de línea de producción de hornos de refinación al vacío VD según sus necesidades.
