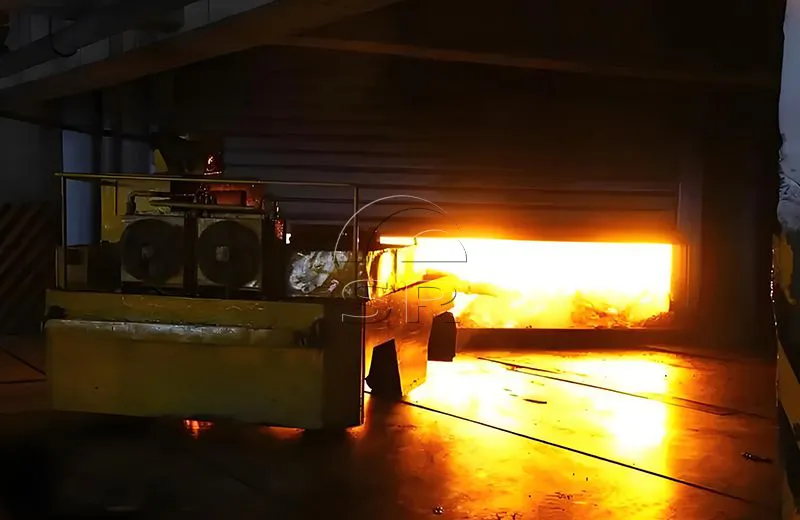

Introducción al horno de arco sumergido
Los hornos de arco sumergido se dividen en tres tipos según los métodos de suministro de energía:
1) Horno de arco sumergido de CA
2) Horno de arco sumergido de CC
3) Horno de arco sumergido de baja frecuencia
Sanrui Electric Furnace es un fabricante y proveedor de hornos de arco sumergido. Sanrui puede proporcionar diseños personalizados de hornos de arco sumergido; según los requisitos técnicos del cliente. Algunos accesorios SAF se pueden personalizar según los dibujos proporcionados.
Introducción al horno de arco sumergido
Los hornos de arco sumergido se dividen en tres tipos según los métodos de suministro de energía:
1) Horno de arco sumergido de CA
2) Horno de arco sumergido de CC
3) Horno de arco sumergido de baja frecuencia
Sanrui Electric Furnace es un fabricante y proveedor de hornos de arco sumergido. Sanrui puede proporcionar diseños personalizados de hornos de arco sumergido de acuerdo con los requisitos técnicos del cliente. Algunos SAF accesorios Se puede personalizar según los dibujos proporcionados.
El principal dispositivo mecánico de horno de arco sumergido design by Sanui is based on China's national conditions and draws on international advanced technologies such as Demark and Perlmutter. It adopts a hydraulic pressure ring, a suspended cylinder hydraulic lifting mechanism, and self-developed electrode adjustment for the SAF submerged arc furnace. El device is an automatic control charged voltage discharge device that integrates machinery, electrical appliances, pneumatics and hydraulics, water-cooled cables, space lattice copper tube short network copper reverse parallel connection, forged copper tiles, etc. El main equipment adopts a semi-enclosed fixed furnace type with a low hood.
Aplicación principal del horno de arco sumergido
SAF utilizado principalmente para producir ferroaleaciones (como ferrotungsteno, ferromanganeso con alto contenido de carbono, ferrosilicio con alto contenido de carbono, ferrocromo con alto contenido de carbono, aleaciones de ferroníquel).
El horno de arco sumergido SAF también se utiliza para producir silicio industrial. , carburo de calcio, corindón, fósforo amarillo, etc.
Los hornos de arco sumergido se utilizan en industrias siderúrgicas, no metálicas y otras.
Características del equipo de horno de arco sumergido
1. Alta temperatura y bajo consumo de energía
La temperatura de trabajo del horno de arco sumergido diseñado es de más de 1500°C, por lo que puede fundir muchos metales y compuestos de alto punto de fusión. Al mismo tiempo, debido a que puede utilizar gases residuales como el gas de alto horno como combustible, el consumo de energía durante el proceso de fundición es relativamente bajo.
2. Alta eficiencia de producción
El horno de arco sumergido diseñado tiene una velocidad de fundición rápida, puede manejar una gran cantidad de mineral y tiene las características de operación continua y operación eficiente.
3.Reutilizable
Los materiales metálicos obtenidos mediante fundición en hornos de arco sumergido se pueden reutilizar, ahorrando materias primas y reduciendo residuos, lo que está en línea con el concepto de desarrollo sostenible.
Composición del equipo de horno de arco sumergido

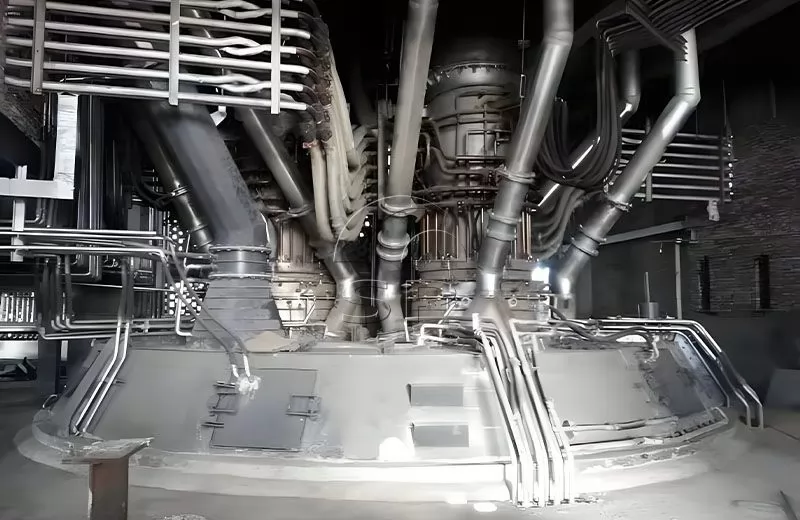

El horno de arco sumergido consta principalmente de una carcasa del horno, una campana del horno, una cubierta del horno, un revestimiento del horno, un sistema de malla corta, un sistema de refrigeración por agua, un sistema de escape de humos, un sistema de eliminación de polvo, una carcasa del electrodo, un soporte para el electrodo, un sistema de elevación y presión del electrodo, carga y descarga. sistema y controlador, dispositivo de combustión, sistema hidráulico, sistema de agua de refrigeración, sistema de fundición de grifo, transformador de horno de arco sumergido y sistema de control y protección de alto voltaje, sistema de protección y control de bajo voltaje, sistema operativo de computadora, cable refrigerado por agua , etc. Otros accesorios, eliminación de polvo, sistemas de torre de enfriamiento, etc. están disponibles según sea necesario.
Ventajas técnicas del horno de arco sumergido Sanrui
El funcionamiento es sencillo e intuitivo y el efecto de diálogo hombre-máquina es muy amigable;
El rango de ajuste de la velocidad de elevación del electrodo es grande y el electrodo se puede elevar rápidamente;
El área no sensible se puede ajustar continuamente y el tamaño del área no sensible se puede ajustar en cualquier momento de acuerdo con las condiciones del horno; el tiempo de respuesta del sistema es corto y la precisión del ajuste es alta;
Estabilización de arco rápida, regulación de corriente precisa y pequeño impacto en la red eléctrica;
Debido al uso del control de aislamiento fotoeléctrico PLC, tiene fuertes capacidades de interferencia antielectromagnética. Además, el sistema adopta un diseño modular, lo que hace que la operación sea estable y confiable, y la tasa de fallas es extremadamente baja;
Utilizando la programación PLC, se pueden realizar cálculos más complejos, como potencia trifásica, corriente, control de equilibrio de voltaje, etc., y la modificación del programa es extremadamente conveniente;
El funcionamiento es sencillo y claro y el mantenimiento es práctico;
Baja inversión, resultados rápidos y bajo consumo energético.
Tiene una sólida artesanía y programación de software avanzada.
Parámetros técnicos principales del arco sumergido Horno
| Capacidad | Tipo de horno | Materiales | voltaje secundario | Voltaje de trabajo | Diámetro del electrodo | Círculo de distribución de electrodos. | Diámetro de la carcasa del horno | Altura de la carcasa del horno |
| 6300KVA |
Campana de gas inferior Semicerrado |
Hierro de silicio | 94~126V | 110V | φ780 | φ2000 | φ6100 | 3600 |
| hierro manganeso | 94~126v | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Aleación de manganeso-silicio | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Hierro cromado con alto contenido de carbono | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Silicio | 100~132V | 130V | φ600 | φ1900 | φ5900 | 3400 | ||
| Ferroníquel | 128~272V | 200V | φ720 | φ2100 | φ7200 | 4200 | ||
| 12500KVA |
Campana de gas inferior Semicerrado |
Hierro de silicio | 120~168V | 141V | φ1020 | φ2600 | φ7600 | 4300 |
| hierro manganeso | 120~168V | 138V | φ1020 | φ2600±50 | φ7600 | 4300 | ||
| Aleación de manganeso-silicio | 120~168V | 138V | φ1020 | φ2500±50 | φ7600 | 4300 | ||
| Hierro cromado con alto contenido de carbono | 120~168V | 146V | φ1020 | φ2600 | φ7600 | 4300 | ||
| Silicio | 120~184V | 152V | φ900 | φ2500 | φ7300 | 4200 | ||
| Ferroníquel | 222~322V | 250V | φ960 | φ2800 | φ8500 | 4800 | ||
| 16500KVA |
Campana de gas inferior Semicerrado |
Hierro de silicio | 136~190V | 154V | φ1200 | φ3000 | φ8200 | 4400 |
| hierro manganeso | 136~190V | 144V | φ1200 | φ3200 | φ8600 | 4800 | ||
| Aleación de manganeso-silicio | 136~190V | 147V | φ1200 | φ3100±50 | φ8600 | 4800 | ||
| Hierro cromado con alto contenido de carbono | 136~190V | 158V | φ1200 | φ3000 | φ8600 | 4800 | ||
| Ferroníquel | 248~392V | 320V | φ1050 | φ3500 | φ9800 | 5200 | ||
| 25000KVA |
Campana de gas inferior Semicerrado |
Hierro de silicio | 90~180~240V | 200V | φ1250 | φ3200±100 | φ8600 | 4600 |
| hierro manganeso | 130~169~208V | 181V | φ1300 | φ3800±100 | φ8600 | 5300 | ||
| Aleación de manganeso-silicio | 130~169~211V | 184V | φ1300 | φ3600±100 | φ8600 | 5300 | ||
| Hierro cromado con alto contenido de carbono | 150~220~260V | 210V | φ1300 | φ3600±100 | φ8800 | 5300 | ||
| Ferroníquel | 300~460V | 380V | φ1220 | φ3900 | φ11500 | 5600 |
Alcance del suministro del horno de arco sumergido
Sanrui Electric Furnace es un fabricante y proveedor de hornos de arco sumergido. Sanrui puede proporcionar diseños personalizados de hornos de arco sumergido de acuerdo con los requisitos técnicos del cliente. Algunos accesorios SAF se pueden personalizar según los dibujos proporcionados.
Sistema de suministro de materia prima: tolva, tubo de alimentación.
Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta del horno semicerrada: parte superior del horno semicerrada, paneles laterales de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana de salida de humos y tubo de escape.

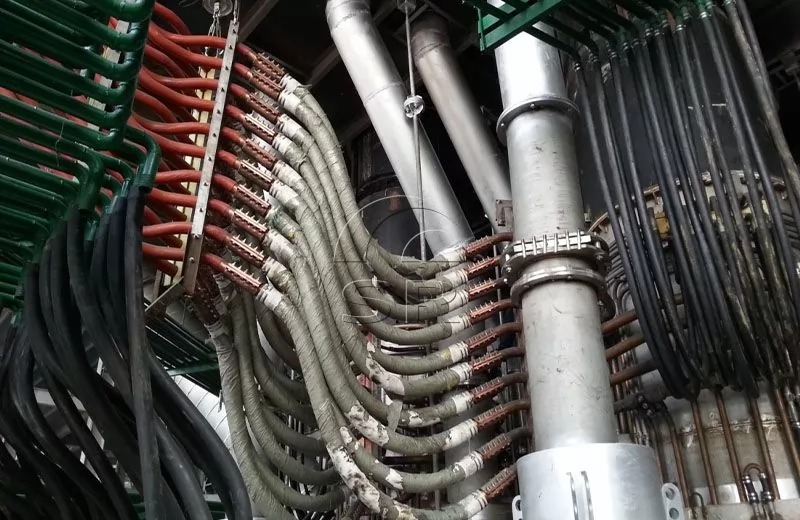

Red corta: compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo y soporte colector, cable, placa conductora

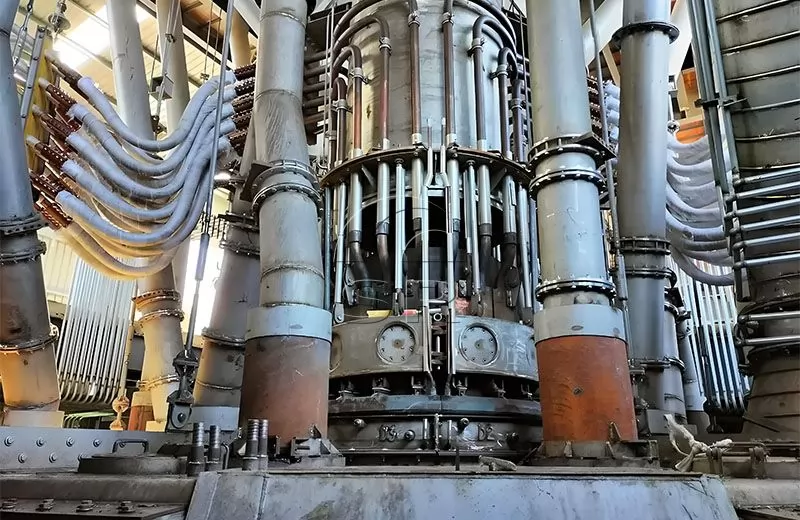

Dispositivo de electrodo: tubo de sujeción de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero
Red corta: soporte de acero inoxidable, compensador, cable refrigerado por agua, soporte de acero inoxidable, tubo de cobre conductor refrigerado por agua
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de agua de retorno, manómetro, termómetro, válvula
Sistema hidráulico: motor, bomba, filtro, tanque de aceite, válvula de control, acumulador
Transformador de horno de arco sumergido
Sistema eléctrico de baja tensión.
Sistema eléctrico de baja tensión.: low-voltage electrical control, low-voltage power supply cabinet, low-voltage protection cabinet, electrode lifting control console
Sistema de control de automatización: Siemens PLC

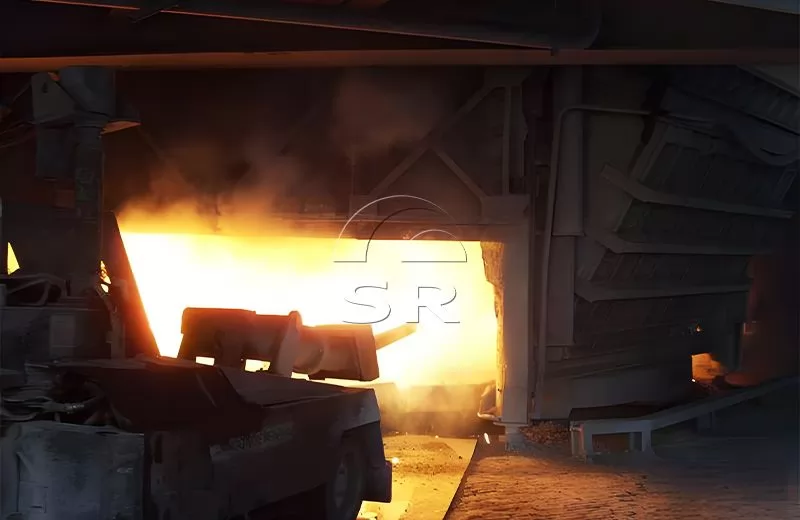

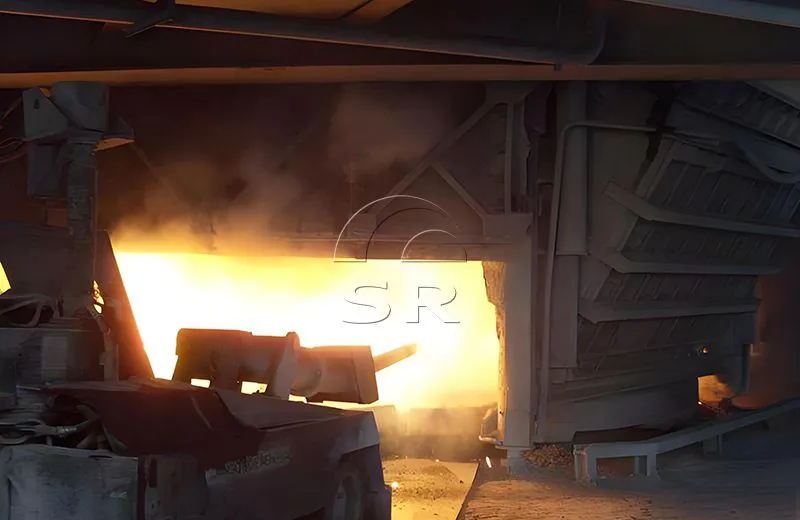

Proceso de fundición en horno de arco sumergido
01
SAF El horno de arco sumergido es una solución cerrada, respetuosa con el medio ambiente y que ahorra energía, adecuada para ferroaleaciones (como ferroaleaciones (como ferroaleaciones, ferromanganeso con alto contenido de carbono, ferrosilicio con alto contenido de carbono, ferrocromo con alto contenido de carbono, ferroaleaciones de níquel) y silicio industrial, carburo de calcio, corindón, fósforo amarillo, etc. El precalentamiento del horno de arco sumergido puede eliminar el agua y los componentes volátiles, estabilizando así las condiciones del proceso de fundición y reduciendo el consumo de energía unitario del horno.
02
La inyección de agua en la carcasa del horno y la ventilación forzada en la parte inferior del horno garantizan un enfriamiento eficaz. El revestimiento de carbono térmicamente conductor combinado con un enfriamiento efectivo forma una capa de congelación espontánea en el lado caliente del revestimiento, minimizando la erosión del revestimiento y mejorando la eficiencia térmica.
03
Las características del horno de arco sumergido son que utiliza materiales refractarios de carbono o magnesio como revestimiento del horno y utiliza electrodos autoadiestrados.
04
El electrodo se inserta en la carga para realizar una operación de arco sumergido. La energía del arco y la corriente que pasa por la carga se utilizan para generar energía debido a la resistencia de la carga para fundir el metal. Es un horno eléctrico industrial que alimenta materiales continuamente, extrae escoria de hierro de forma intermitente y funciona de forma continua.
05
El transformador de horno de arco sumergido tiene una carga continua y estable, voltaje de baja impedancia, muchas etapas de regulación de voltaje, pequeñas diferencias de paso y una fuerte capacidad de sobrecarga.
06
Los hornos de arco sumergido pueden lograr un consumo de energía específico extremadamente bajo, un bajo consumo de agente reductor y de electrodos y un rendimiento de producción muy alto. El diseño cerrado también minimiza las emisiones de polvo al entorno de la fábrica y a la atmósfera circundante.
Optimización de la tecnología del horno de arco sumergido Sanrui
Utilizando la mejor tecnología disponible (BAT), el horno de arco sumergido de ferrosilicio diseñado y fabricado por Sanrui adopta tecnología avanzada de cubierta de horno tubular refrigerada por agua, tecnología de pared de horno tubular refrigerada por agua, tecnología de brazo cruzado conductor de placa compuesta de cobre y acero, acero EBT. tecnología de roscado, tecnología de cable refrigerado por agua de sección grande, tecnología de control PLC, tecnología de alta impedancia, tecnologías de energía auxiliar como quemador de oxígeno con pistola de carbono y oxígeno, tecnología de operación enriquecida con oxígeno y tecnología de carga de hierro caliente, etc.
Ofrecemos una serie de diseños de cubiertas para hornos de ferrosilicio que se adaptan a diferentes aplicaciones de hornos de ferrosilicio. La solución de cubierta cerrada del horno hace que la fundición y el mantenimiento sean más seguros. La cubierta del horno suele estar hecha de placa de acero enfriada por agua, pero también se puede utilizar una solución combinada que combine placa de acero enfriada por agua y materiales refractarios. El sello hermético garantiza bajas emisiones y una recolección y utilización eficiente del gas CO.
Minimiza el consumo de energía, coque y pasta de electrodos.
Consigue una alta productividad y recuperación de metales, especialmente cuando se utilizan pellets.
El gas CO purificado se puede utilizar eficazmente en diferentes aplicaciones de plantas
El precalentamiento a 600ºC ahorra 70 kWh por tonelada de metal fundido por cada 100ºC de aumento de temperatura
Le permite reducir los costos operativos y reducir las emisiones de CO₂ y polvo.
Servicios proporcionados por Sanrui
1. Como fabricante y proveedor de hornos de arco sumergido en China, Sanrui puede proporcionar diseños básicos y dibujos de diseño.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina, brindando un servicio posventa confiable.
3. Sanrui brinda capacitación al personal de operación y mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo y excelente calidad.
5. Baja inversión, alta eficiencia de producción y alta tasa de retorno.
6. El equipo de fundición tiene un rendimiento estable y una producción segura
7. Los productos se pueden personalizar según las diferentes necesidades.
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
como un fabricante y proveedor de hornos de arco sumergido, Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y preparación de software, construcción, instalación, puesta en marcha, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los detalles de su proyecto y nuestro equipo de ingenieros diseñará una solución de línea de producción de acero basada en sus necesidades.
