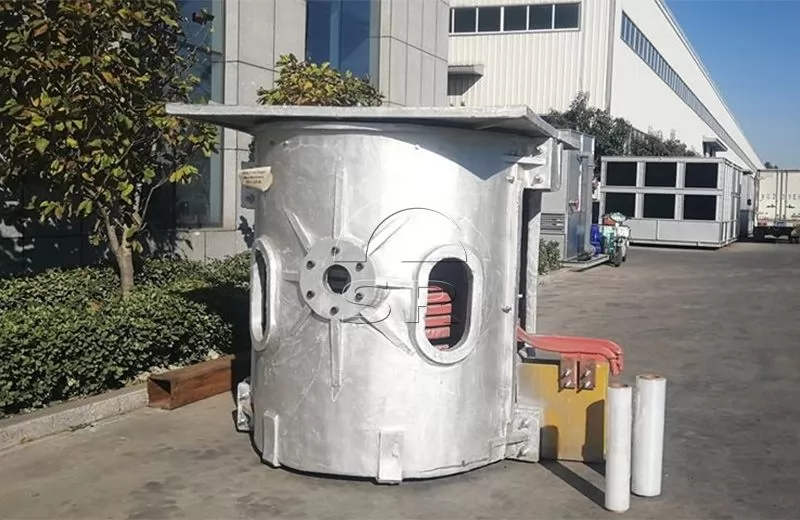

Horno de inducción sin núcleo de frecuencia media de 3 toneladas

1. La parte mecánica del horno de inducción consta del cuerpo del horno, la parte eléctrica, el sistema de refrigeración por agua, el dispositivo de inclinación del horno, el sistema hidráulico, etc.

2. El cable de refrigeración por agua se engarza con un cable trenzado de cobre mediante un proceso de prensado en frío.

3. El controlador inteligente de quinta generación desarrollado para inversores paralelos se ha utilizado ampliamente en la fundición, el aislamiento y el control del suministro de energía de diversos metales y equipos de calentamiento por inducción.

4. El controlador es un tablero de control integrado de placa única, que adopta disparo digital, tiene alta confiabilidad, alta precisión y fácil depuración, y pocos componentes de relé.

5. Tecnología avanzada de arranque de voltaje cero y otras excitaciones de tipo barrido, con una tasa de éxito de arranque del 100 %.

6. Siga automáticamente los cambios de carga y tenga la función de reinicio automático sin fallas y la función de ajuste automático de energía durante la operación. Tiene limitación de corriente ideal, limitación de voltaje, tiempo de apagado único o control de ángulo del inversor para garantizar un funcionamiento confiable del equipo.

7. Cuenta con un completo sistema de protección multinivel (presión de agua, pérdida de fase, subtensión, sobrecorriente, sobretensión, tiempo de apagado, conexión directa, enclavamiento de operación, etc.).

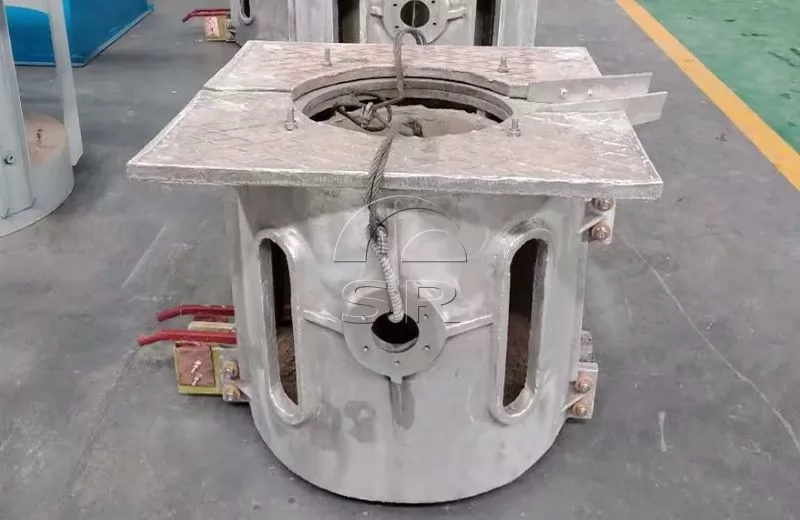

1. Cuerpo del horno: El cuerpo del horno de inducción para fundir hierro fundido consta de un horno de inducción (dos, uno para fundición y otro para espera), una cubierta del horno, un marco del horno, un cilindro basculante del horno y una cubierta del horno. dispositivo móvil de apertura y cierre, etc.

2. Parte eléctrica: La parte eléctrica consta de un transformador de potencia, un contactor principal, un reactor de equilibrio, un condensador de equilibrio, un condensador de compensación y una consola de control eléctrico, etc.

3. Sistema de refrigeración por agua: el sistema de agua de refrigeración incluye refrigeración de condensadores, refrigeración de inductores y refrigeración de cables blandos, etc. El sistema de agua de refrigeración consta de una bomba de agua y una piscina de agua circulante o una torre de refrigeración, así como válvulas de tubería, etc. .

4. Sistema hidráulico: El sistema hidráulico incluye un tanque de aceite, una bomba de aceite, un motor de bomba de aceite, tuberías y válvulas del sistema hidráulico, y una consola de operación hidráulica, etc.

Cuerpo del horno (incluido el marco del horno, la cubierta del horno, el sensor, el yugo, la arcilla refractaria del molde del crisol, etc.)

Sistema hidráulico (incluido el cilindro hidráulico de inclinación del horno, la bomba y el motor)

Tubería de refrigeración por agua

Cable de refrigeración por agua

Material de revestimiento del horno (arena de cuarzo)

Transformador rectificador Armario de alimentación de media frecuencia, reactor y rack de condensadores

Mesa de operaciones basculante del horno

Dispositivo de alarma de fuga del horno

Herramienta de vibración del horno

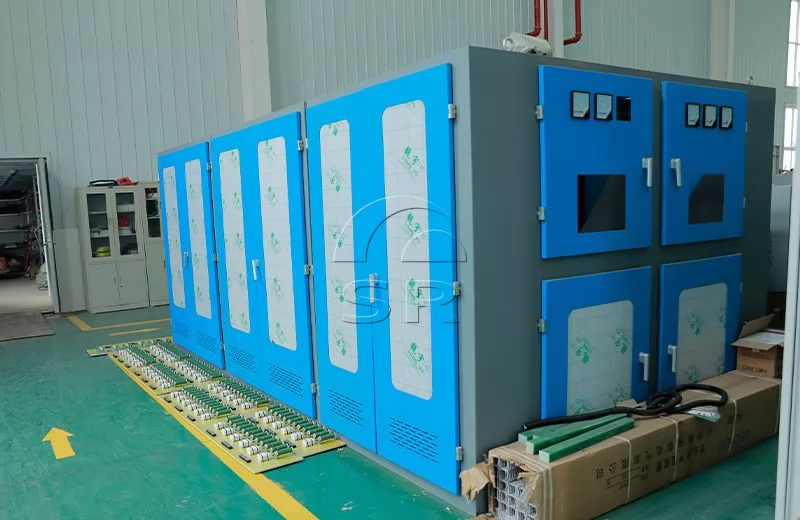

1. El diseño compacto del gabinete eléctrico ahorra recursos de tierra y reduce los costos de inversión inicial de los clientes.

2. El yugo está configurado en la periferia de la bobina para evitar fugas de flujo magnético, reducir el consumo de energía y lograr ahorro de energía.

3. El yugo proporciona un fuerte soporte para la bobina desde la periferia de la bobina, estabilizando así la vida útil del revestimiento del horno.

4. Se utiliza un tubo de cobre libre de oxígeno con un perfil especial y la eficiencia de fusión aumenta aproximadamente un 2 % en comparación con los tubos de cobre redondos y cuadrados.

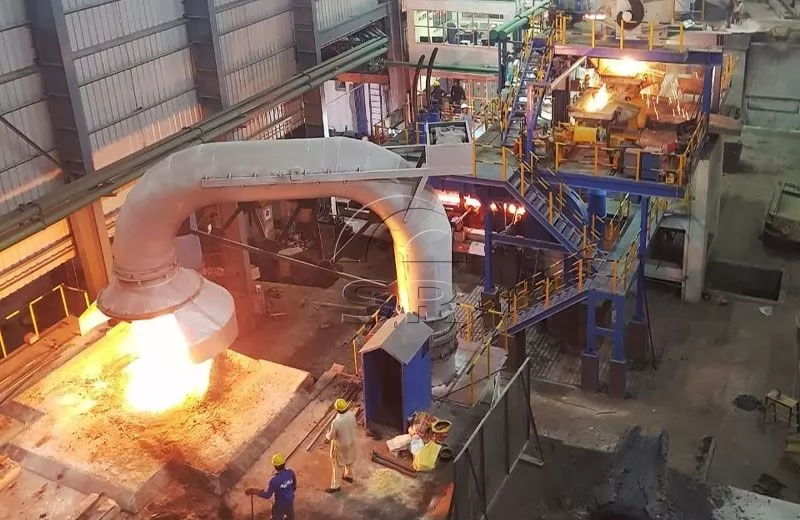

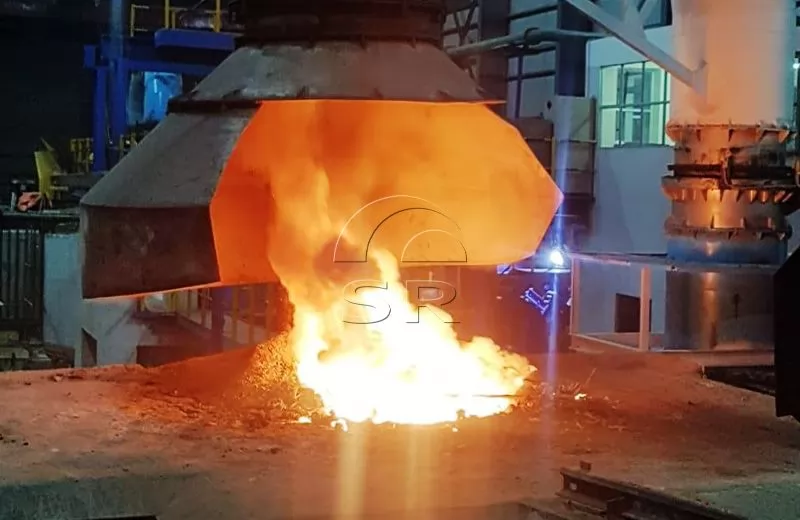

5. Cubierta contra el polvo ciclónica o cubierta contra el polvo anular para una selección y configuración flexibles.

6. Todos los materiales de horno ácidos, alcalinos y neutros utilizan materiales de horno de polvo seco. El hierro fundido es adecuado para materiales de hornos ácidos, el acero fundido es adecuado para materiales de hornos alcalinos como el óxido de magnesio y los metales no ferrosos son adecuados para crisoles de grafito y materiales de hornos de alúmina de alta pureza.

7. El cuerpo del horno adopta un diseño estructural resistente a terremotos (estándar Lee 7), equipado con un yugo de estructura especial y conductores de bobina de forma especial para lograr un funcionamiento seguro y eficiente del cuerpo del horno.

8. Monitor de detección de fallas incorporado: múltiples sensores recopilan datos de operación del equipo en todo momento y emiten una alarma a tiempo cuando ocurren condiciones anormales y cortan el suministro de energía. La interfaz hombre-máquina muestra automáticamente el contenido de la falla y guía al personal de mantenimiento para solucionar y reparar la falla.
