Bobinas de inducción

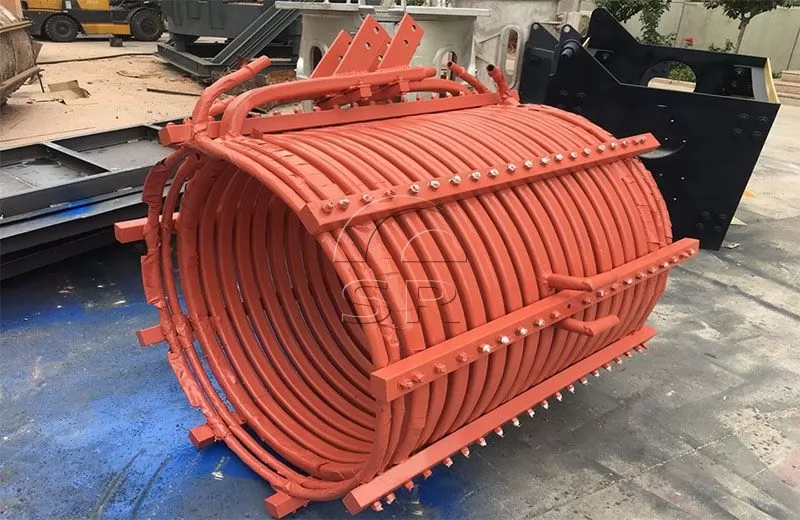

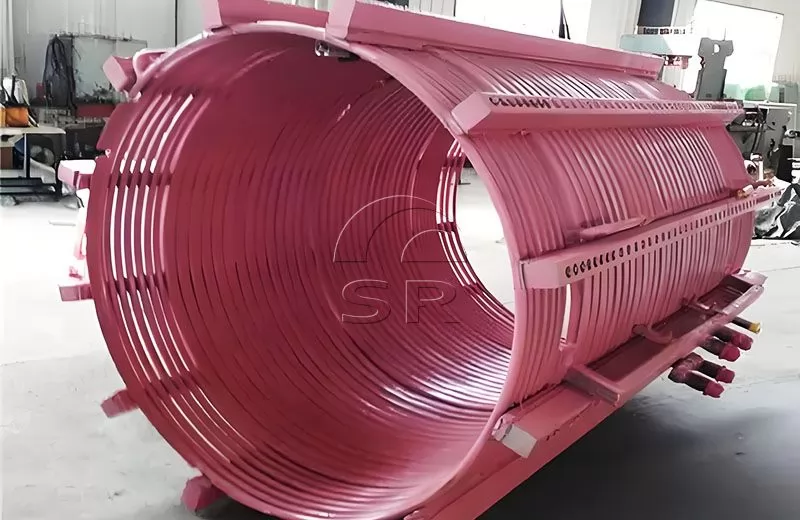

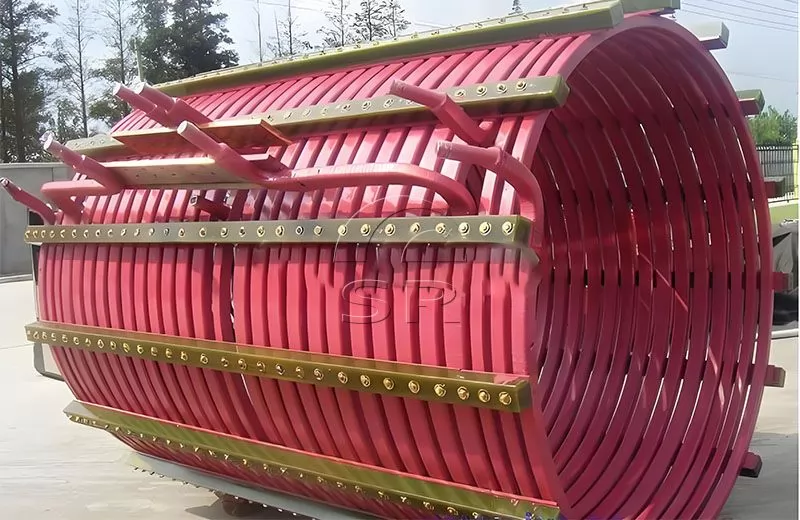

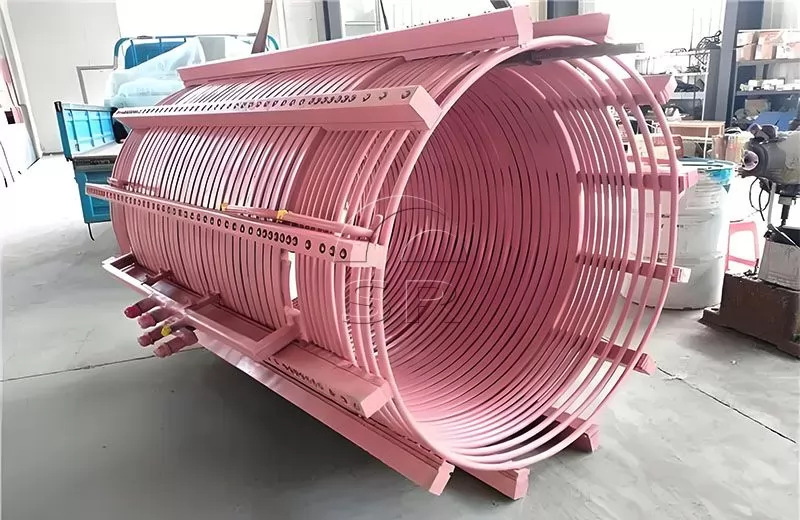

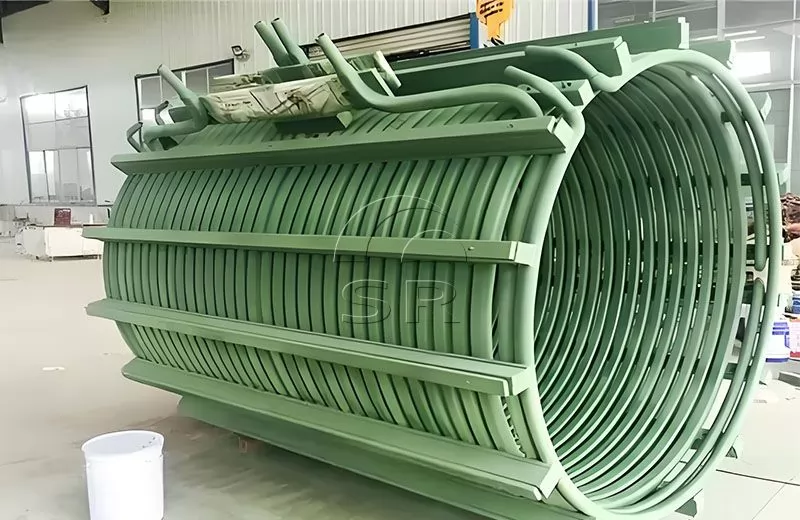

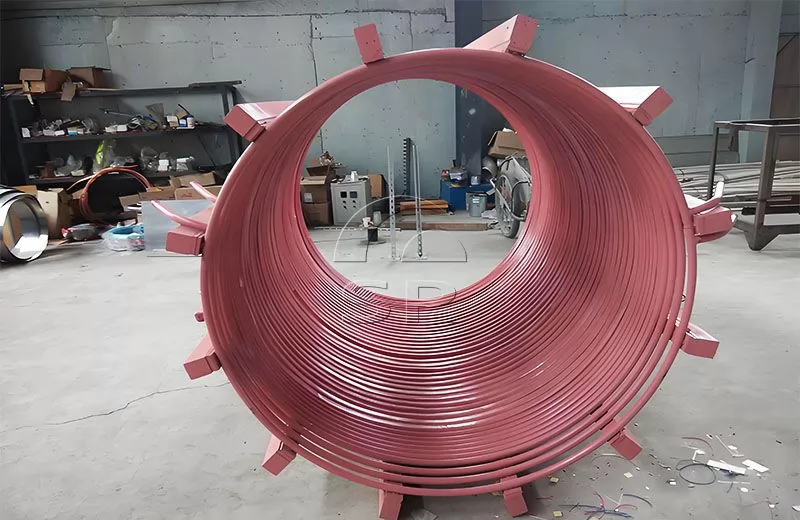

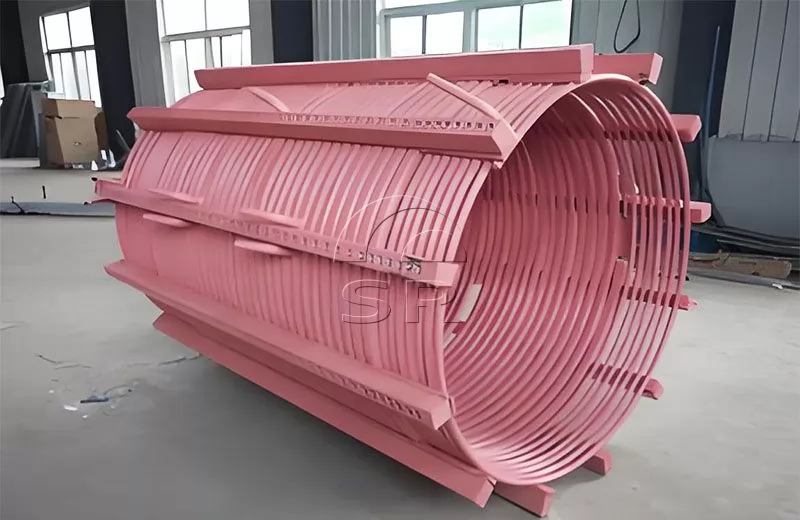

La bobina de inducción es el corazón del horno de inducción. La bobina del horno de inducción convierte la energía electromagnética en energía térmica a través de la bobina de inducción para fundir la carga metálica del horno en el crisol. El tubo de cobre rectangular se enrolla en una bobina de varias vueltas en forma de espiral, y la superficie se rocía con pintura aislante de alta resistencia y se envuelve con cinta aislante. El yeso refractario también se aplica entre las espiras del horno IF. En las partes superior e inferior de la bobina de inducción se proporciona un anillo refrigerado por agua.

El efecto de calentamiento de la bobina del horno de inducción IF no solo depende de la corriente de trabajo de la bobina del horno de fusión por inducción, sino que también está directamente relacionado con la forma de la bobina de inducción, el número de vueltas, la longitud del tubo de cobre saliente, el material de la pieza de trabajo, la forma y otros. factores.

Por lo tanto, el diseño de la bobina del horno de inducción IF debe seguir en primer lugar el efecto de bucle, el efecto de piel, el efecto de ángulo agudo y el efecto de proximidad de la bobina de inducción.

La bobina del horno de inducción IF se utiliza para transferir la corriente inducida y luego calentar la pieza de trabajo. La bobina del horno de inducción es una parte importante de la inducción de calentamiento de frecuencia intermedia. La forma de la bobina se determinará de acuerdo con la forma de la superficie de calentamiento de la pieza de trabajo. El tubo de cobre en la parte de inducción debe ser paralelo o equidistante de la superficie de calentamiento de la pieza de trabajo y la dirección del flujo de corriente entre vueltas adyacentes debe ser constante.

Al comprar la bobina del horno de inducción IF, primero determine la potencia de calentamiento, la temperatura de calentamiento, el ciclo de calentamiento y las especificaciones de la pieza de trabajo del horno de inducción IF, y proporcione el voltaje de entrada, la posición de la fila vertical, la posición de entrada y retorno de agua, la altura del centro de la bobina y la longitud del inductor. . Si es necesario, proporcione el número total de condensadores de calefacción eléctrica.

Una vez determinados estos parámetros, la bobina solicitada del horno de inducción IF no tendrá ningún problema y podrá combinarse con la fuente de alimentación IF original para lograr el efecto de calentamiento diseñado.
