Compensador enfriado por agua para equipos de compensación de fundición de alta corriente en hornos de arco sumergido

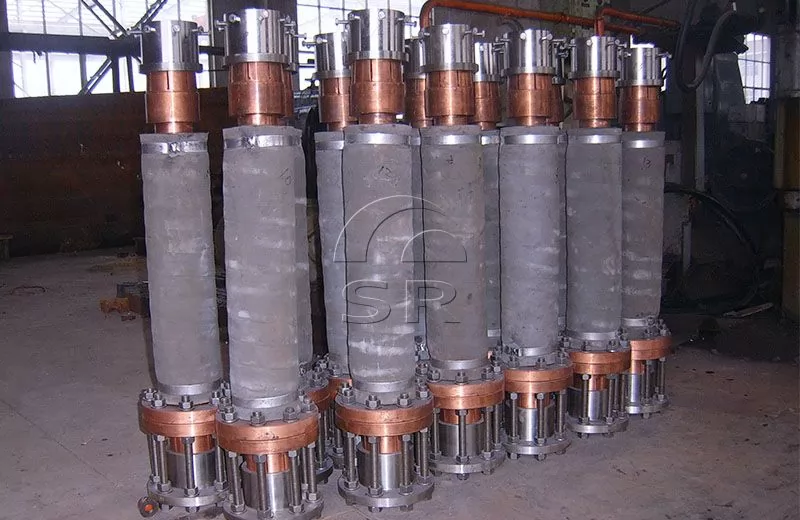

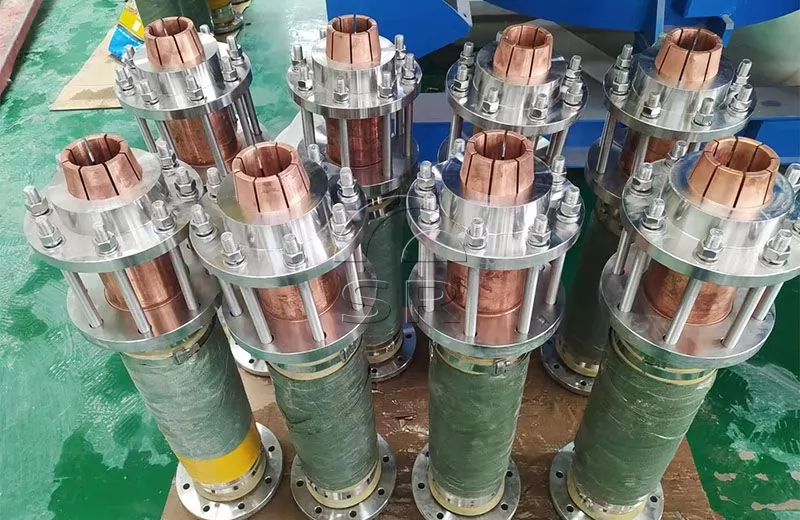

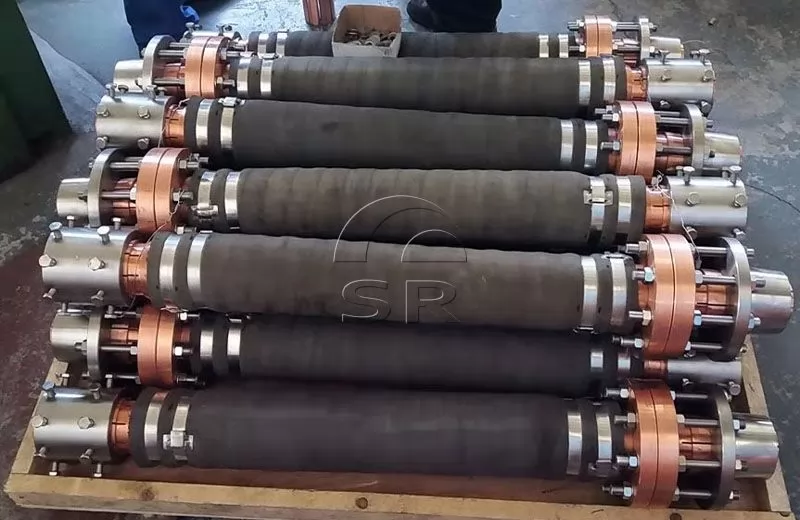

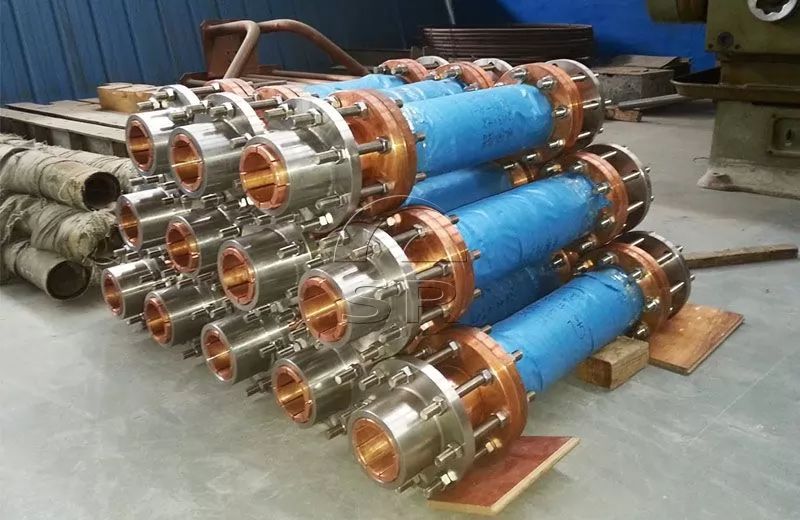

El compensador refrigerado por agua del horno de arco sumergido es un dispositivo de tubería compuesto por tubos interiores y exteriores, tubos de agua, indicadores de alargamiento y soportes fijos.
Se utiliza principalmente para conectar el tubo de cobre de salida secundaria del transformador del horno eléctrico con el tubo de cobre de la red corta, que puede compensar el error de instalación, la expansión térmica y la contracción en frío y absorber la vibración causada por la fuerza electromagnética de la red corta.
Introducción al compensador enfriado por agua
Compensador enfriado por agua para equipos de compensación de fundición de alta corriente en hornos de arco sumergido
El compensador refrigerado por agua del horno de arco sumergido es un dispositivo de tubería compuesto por tubos interiores y exteriores, tubos de agua, indicadores de alargamiento y soportes fijos.
Se utiliza principalmente para conectar el tubo de cobre de salida secundaria del transformador del horno eléctrico con el tubo de cobre de la red corta, que puede compensar el error de instalación, la expansión térmica y la contracción en frío y absorber la vibración causada por la fuerza electromagnética de la red corta.
Este equipo no sólo es adecuado para hornos de arco eléctrico, sino también para hornos de arco sumergido.
Composición del equipo
Área seccional conductora: 300-3200 mm2

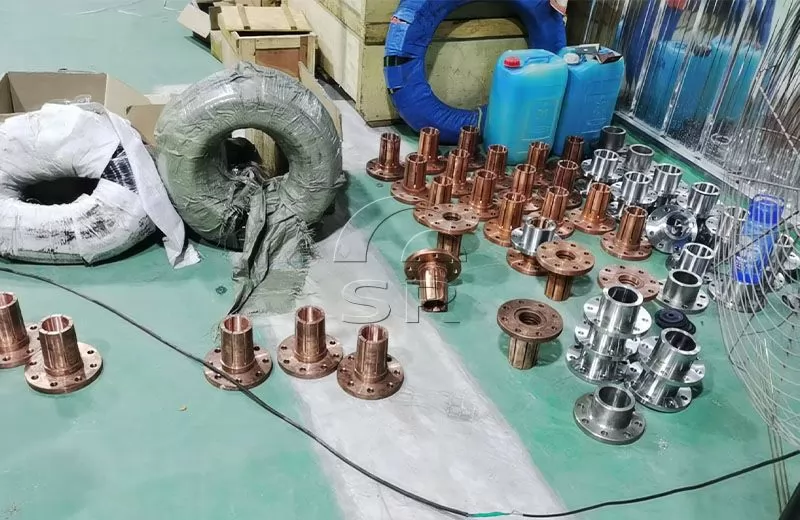

Modo de conexión en ambos extremos: manguito cónico de tuerca y manguito de conexión
La compensación natural consiste en absorber la deformación térmica de la tubería utilizando la elasticidad de la flexión natural de la propia tubería.
La elasticidad de la tubería se refiere a la capacidad de la tubería para recuperarse al estado original después de que se produce la deformación elástica bajo el efecto de la tensión, la geometría cambia y la tensión desaparece. La práctica ha demostrado que cuando el ángulo de curvatura es superior a 30°, se puede utilizar como compensación natural.
Cuando el ángulo de curvatura es inferior a 30°, no se puede utilizar como compensación natural. La longitud de la tubería de compensación natural es generalmente de 15 a 25 m y la tensión de flexión bw no debe exceder los 80 MPa.
Si no se puede lograr la compensación natural, se agregará un compensador en la tubería para compensar la deformación térmica de la tubería.
El compensador es un componente instalado en la tubería para absorber la expansión térmica y la contracción en frío y otros desplazamientos de la tubería. Los compensadores comunes incluyen el compensador cuadrado, el compensador de fuelle, el compensador de manga y el compensador esférico.
El compensador enfriado por agua juega un papel importante en la aplicación real de hornos de arco y hornos de arco sumergido. A través de su función de compensación efectiva, se puede garantizar el funcionamiento estable de la tubería bajo alta temperatura y alta presión, y se pueden reducir las fallas de la tubería y los costos de mantenimiento causados por el cambio de temperatura.
Al mismo tiempo, el compensador refrigerado por agua puede reducir el ruido de vibración de la tubería y mejorar el entorno de trabajo.
