El electrodo de cable ordinario refrigerado por agua está soldado con tubo de cobre y barra de cobre y no está estrechamente conectado con el equipo;
Los conductores están trenzados con alambres de cobre desnudos, con un gran radio de curvatura;
La manguera de caucho común se utiliza como funda protectora externa, con baja resistencia a la presión;

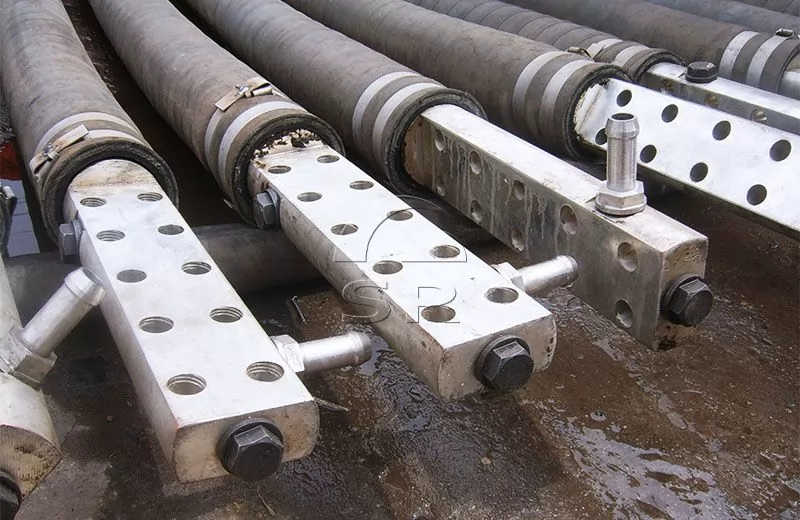

El casquillo y el electrodo se sujetan mediante una abrazadera común, con propiedades de sellado deficientes y fácil fuga de agua.

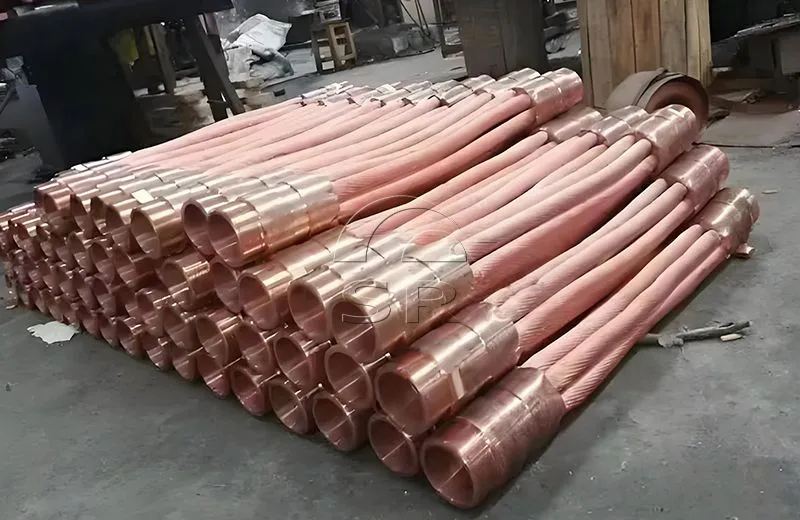

Introducción al cable de refrigeración por agua
1) El electrodo de cable ordinario refrigerado por agua está soldado con tubo de cobre y barra de cobre y no está estrechamente conectado con el equipo; Los conductores están trenzados con alambres de cobre desnudos, con un gran radio de curvatura; La manguera de caucho común se utiliza como funda protectora externa, con baja resistencia a la presión; El casquillo y el electrodo se sujetan mediante una abrazadera común, con propiedades de sellado deficientes y fácil fuga de agua.

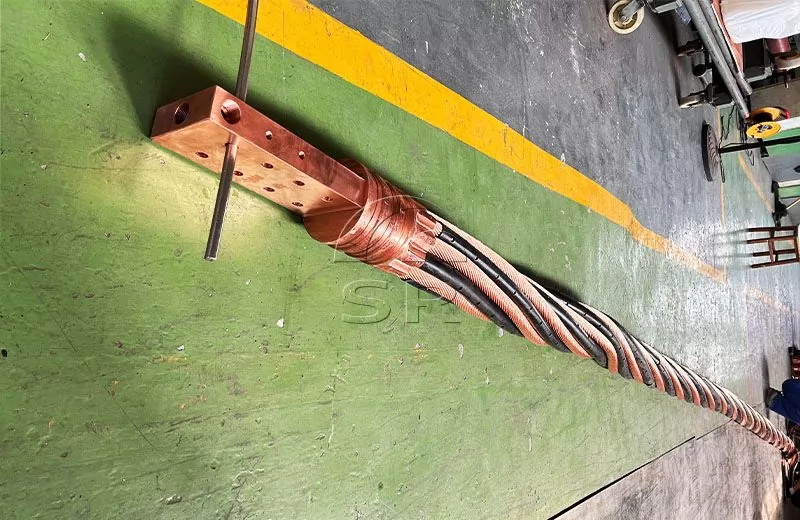

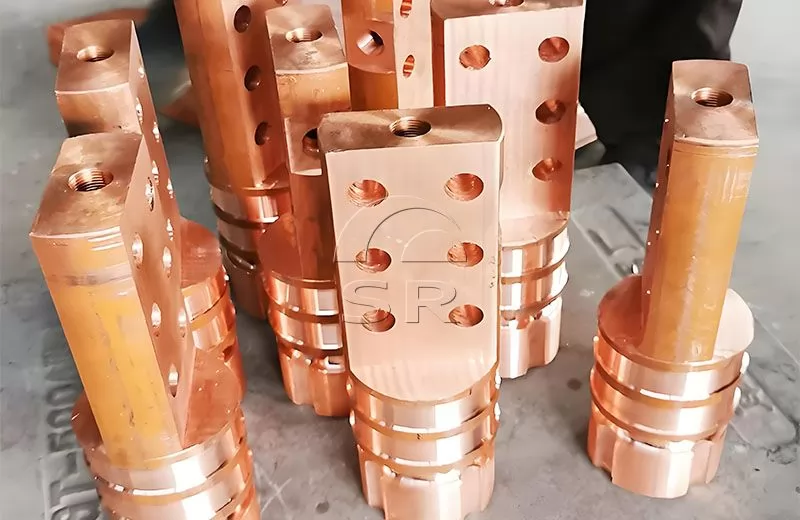

2) El electrodo de cable refrigerado por agua de alta calidad está hecho de una barra de cobre sólida mediante torneado y fresado, y la superficie está pasivada o estañada; Los alambres están hechos de alambres esmaltados tejidos mediante una máquina bobinadora de control numérico, con alta flexibilidad y pequeño radio de curvatura; La tubería de revestimiento exterior adopta una tubería de caucho sintético con capa intermedia reforzada, con alta resistencia a la presión. El casquillo y el electrodo se sujetarán mediante extrusión en frío con abrazadera de cobre o abrazadera de acero inoxidable en equipo profesional, con buenas propiedades de sellado y sin fugas de agua.
Requisitos de rendimiento para cables refrigerados por agua
Tensión de ruptura de la tubería de agua con revestimiento exterior de caucho -cable refrigerado V ≥ 2300V.
Resistencia a la presión del agua de trabajo del tubo de goma de la funda exterior del cable refrigerado por agua P ≥ 0,6Mpa.
No hay fugas de agua de refrigeración en la interfaz de la manguera de la funda exterior y el electrodo.
El cable blando y el electrodo deben estar sujetos con frío. extrusión en equipos especiales.
La tensión de prueba de un área de sección nominal de 200 mm2 es de 15 KN. Sobre esta base, el valor de tensión de prueba se incrementará en 5 KN por cada aumento de 100 mm2 de área de sección nominal del cable refrigerado por agua.
La temperatura superficial máxima del agua- El cable enfriado (incluida la conexión) no debe superar los 40 ℃.
Tipos y características de los cables refrigerados por agua

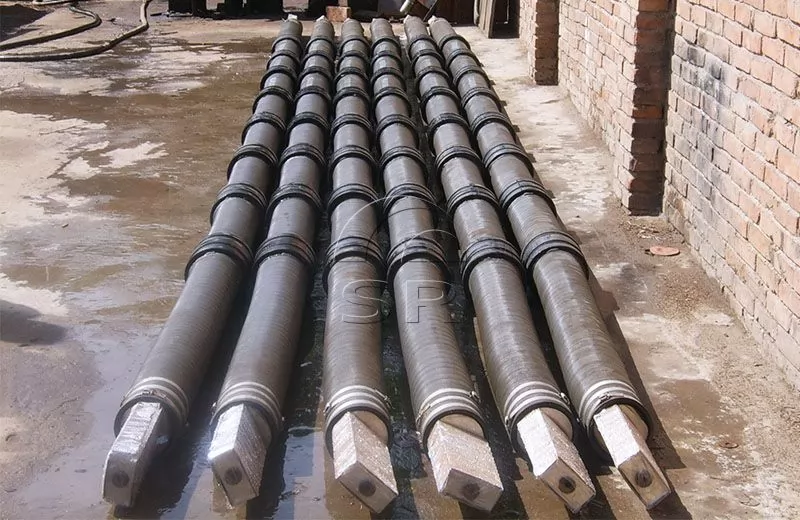

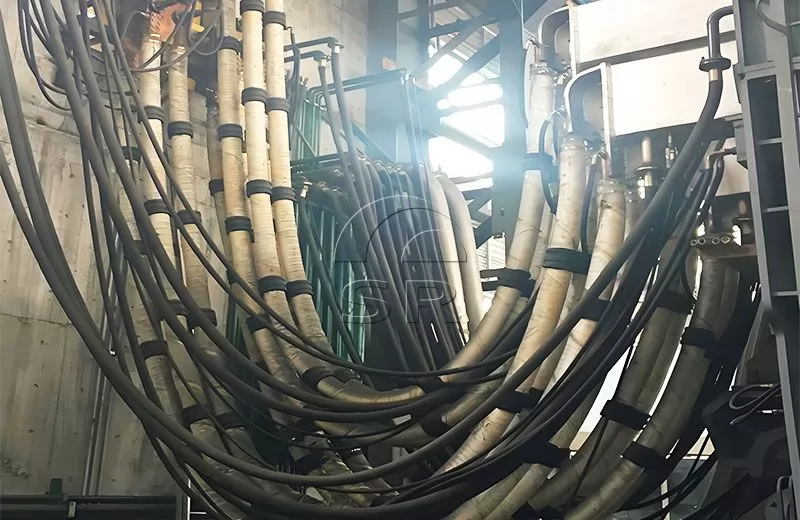

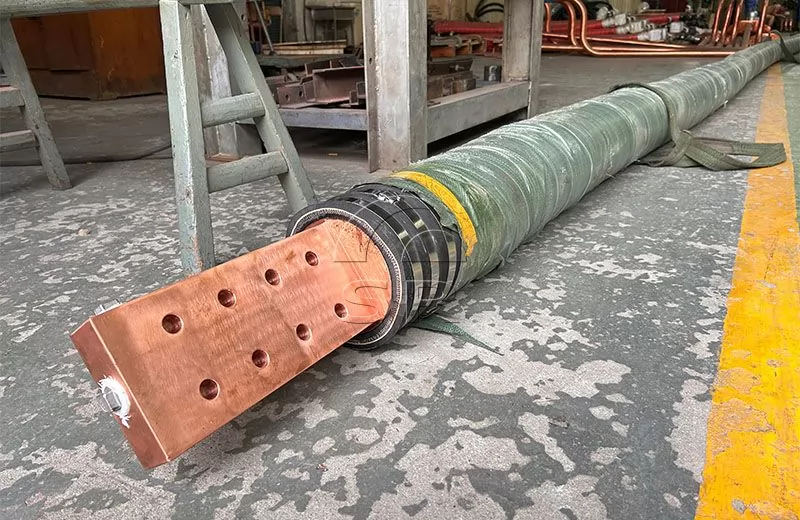

Cable refrigerado por agua para horno de arco eléctrico: la superficie del electrodo está estañada, resistente a la corrosión y con buena conductividad. El extremo está provisto de un anillo de elevación, conveniente para la instalación en el sitio. El tubo de goma y el electrodo se sujetan con dos abrazaderas de acero inoxidable, de forma segura y fiable. La funda protectora exterior está hecha de tubo de goma de alta calidad, flexible y con buen rendimiento de flexión. El conductor flexible está hecho de alambre esmaltado de alta resistencia, resistente a la corrosión, sin efecto piel en la superficie.
Cable refrigerado por agua para horno de arco sumergido: el electrodo se procesa con una barra de cobre entera; El conductor flexible está hecho de alambre esmaltado y no se oxida verde con el uso prolongado; El tubo de goma con funda exterior es resistente a altas presiones de agua de trabajo y no se rompe; El recorrido del agua de refrigeración es suave y el efecto de refrigeración es bueno; El tubo de caucho con funda exterior tiene un alto voltaje de resistencia a la perforación, una gran transmisión de corriente, seguridad y confiabilidad; Varias especificaciones y modelos para los usuarios.
Cables de alimentación refrigerados por agua para hornos de electroescoria: el electrodo tiene una variedad de estructuras (tipo de brida plana, tipo de boca de campana, tipo de electrodo giratorio) y las posiciones de entrada y salida tienen tres tipos (en el lado del electrodo; en el plano de la brida; en el cara del extremo del electrodo); El conductor flexible está hecho de alambre esmaltado y no se oxida verde con el uso prolongado; El tubo de goma con funda exterior es resistente a altas presiones de agua de trabajo y no se rompe; El recorrido del agua de refrigeración es suave y el efecto de refrigeración es bueno; El tubo de caucho con funda exterior tiene un alto voltaje de resistencia a la perforación, una gran transmisión de corriente, seguridad y confiabilidad; Varias especificaciones y modelos para los usuarios.

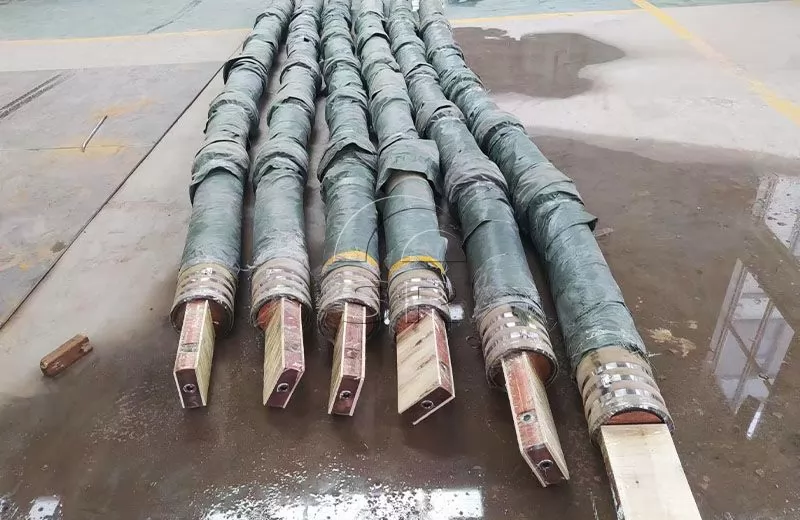

Cable refrigerado por agua del horno de arco sumergido: el material del electrodo es cobre rojo T2, la estructura del electrodo se puede fabricar de acuerdo con los requisitos del usuario y la superficie está estañada; La posición de entrada y salida de agua se puede determinar según la posición de instalación del equipo del usuario. El tubo de caucho con funda exterior está sujeto a un tratamiento de protección contra incendios a alta temperatura, que es adecuado para el entorno de trabajo de hornos de arco sumergido y seguro y confiable para transmitir grandes corrientes.
Cable refrigerado por agua del horno de vacío: un extremo del electrodo del cable es del tipo tuerca de seguridad de boca de bocina, conectado con el anillo de inducción en el horno de vacío, y el otro extremo de la estructura del electrodo es del tipo de brida plana, conectado con el condensador. El tubo de goma de la funda exterior del cable tiene un anillo de sellado cónico, para asegurar el sellado con la carcasa del horno de vacío. El cable refrigerado por agua dentro del horno de vacío tiene un tratamiento de protección contra altas temperaturas en la funda exterior. El agua de refrigeración del cable enfriado por agua ingresa directamente al anillo de inducción en el horno de vacío para enfriamiento circulante. Se utiliza ampliamente en el horno de sinterización al vacío de materiales magnéticos NdFeB y puede reemplazar los cables importados.
Cable refrigerado por agua del horno de frecuencia intermedia: el conductor blando adopta alambre esmaltado, cuando se transmite corriente de frecuencia intermedia, no tiene efecto de piel en la superficie, alta eficiencia de transmisión de energía, baja generación de calor y el tubo de goma de la funda exterior no envejece fácilmente ; El alambre esmaltado se ablanda y la tensión en la parte de conexión con el electrodo es pequeña. Cuando el horno se inclina e invierte repetidamente, la parte de conexión entre el electrodo del cable enfriado por agua y el conductor flexible no se romperá.
