La máquina taponadora de orificio abierto con horno de arco sumergido se refiere al equipo especial utilizado para abrir y bloquear la salida de hierro mediante un horno eléctrico de reducción de arco sumergido para fundir aleaciones de hierro.
Introducción a la máquina taponadora de orificio abierto con horno de arco sumergido
La máquina taponadora de orificio abierto con horno de arco sumergido se refiere al equipo especial utilizado para abrir y bloquear la salida de hierro mediante un horno eléctrico de reducción de arco sumergido para fundir aleaciones de hierro.
La máquina desenchufadora de hornos de arco sumergido está dedicada a hornos de 6300KVA-80000KVA de ferrocromo con alto contenido de carbono, carburo de calcio, aleación de silicio y manganeso, hierro al silicio, ferromanganeso con alto contenido de carbono, silicio metálico, ferroníquel, etc.
La máquina desenchufadora de hornos de arco sumergido se usa ampliamente, se pueden usar casi todos los hornos eléctricos de aleación de hierro y hornos eléctricos químicos. Con esta máquina, la vida útil del orificio del horno y el período de envejecimiento del horno se pueden extender considerablemente, y se puede ahorrar una gran cantidad de energía eléctrica y materias primas.
Composición
La máquina de suspensión de tapón abierto se compone principalmente de una parte de orificio abierto, una parte de obturación, una parte móvil, un mecanismo de elevación, una estación hidráulica, etc.
1) Parte de apertura: la parte de apertura consta de una máquina de apertura y una hélice. La máquina trepanadora adopta la estructura de pistón de tornillo, que tiene las ventajas de una estructura simple, dimensiones externas pequeñas, alta frecuencia de impacto, gran torque y gran fuerza de perforación. Al abrir el horno, la trepanadora gira mientras impacta y se mueve repetidamente hasta que se abre el orificio del horno. La hélice es impulsada principalmente por un cilindro hidráulico para empujar la rueda de cadena instalada en el carro de empuje, y luego la rueda de cadena impulsa el taladro para que se mueva hacia adelante y hacia atrás, con gran empuje y operación estable.
2) Pieza de obturación: esta pieza adopta la estructura de cilindro hidráulico y cilindro de lodo en serie. Sus principales características son un buen centrado, un modo de transmisión sencillo, menos piezas y un cómodo mantenimiento diario. Estructura de sello dinámica mejorada, básicamente sin retorno de lodo durante la obstrucción del lodo, larga vida útil del cilindro hidráulico. Además, está equipado con un carro de empuje. El cilindro de bloqueo de lodo se instala en el carro y el cilindro hidráulico lo empuja para ajustar la distancia entre el cilindro de bloqueo de lodo y la boca del horno.
3) Parte de desplazamiento: se instalan cuatro ruedas de desplazamiento en el soporte del bastidor principal, y las ruedas de desplazamiento son impulsadas por el motor, la transmisión y la cadena para desplazarse sobre la pista anular.
4) Mecanismo de elevación: está diseñado principalmente para ajustar la diferencia de altura de la escoria y la muesca de hierro durante el funcionamiento de la máquina taponadora de orificios. El brazo oscilante de biela se utiliza para conectar el chasis con el marco de apertura y obturación, y la altura central de la máquina de apertura y obturación se ajusta mediante dos grupos de cilindros de elevación.
5) Estación hidráulica: la parte de apertura y la parte de obturación comparten una estación hidráulica. La estación hidráulica es una estación de bomba hidráulica de montaje lateral, una para uso y otra para espera. Al operar, arranque uno de los motores hidráulicos para atender el uso de la máquina desenchufadora, y uno de ellos está en espera. Tanto la máquina taponadora como la perforadora funcionan por poco tiempo. El motor de la bomba de aceite de la estación hidráulica está detenido la mayor parte del tiempo, y la bomba deberá detenerse después de completar cada operación del abridor de pozos. Cada componente hidráulico está controlado por la válvula de inversión especificada.
6) El modo de control de operación es control de operación de manija local y control de operación de control remoto inalámbrico.
Características estructurales

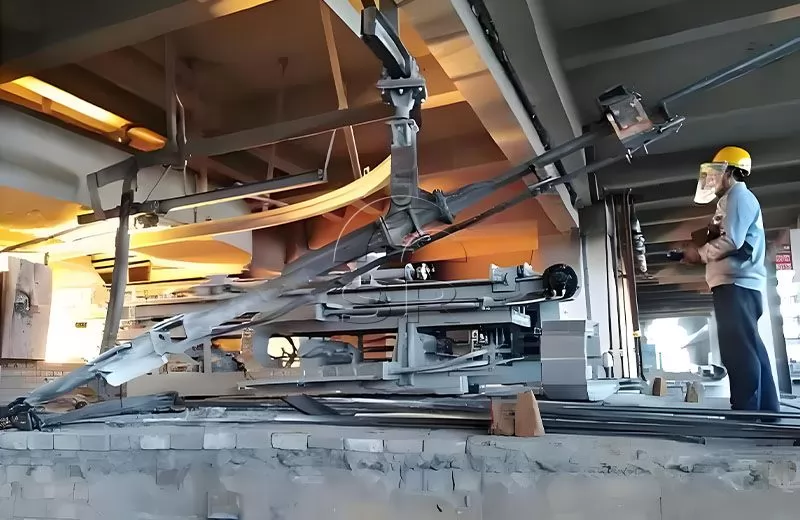

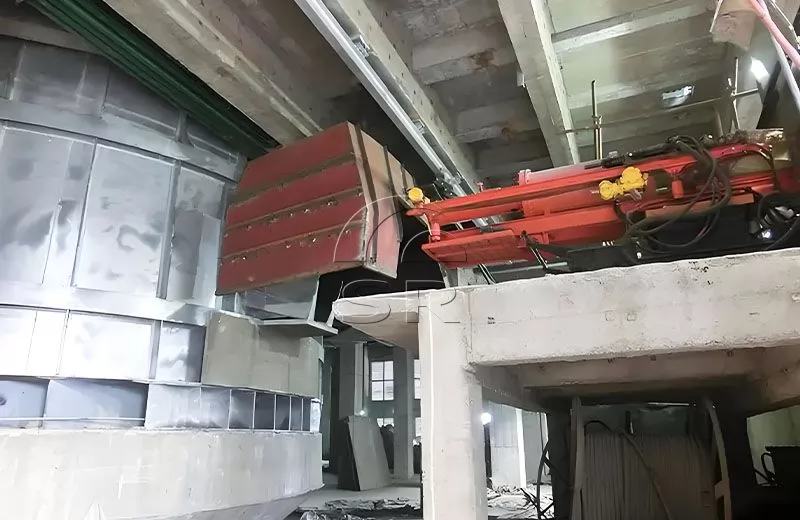

La máquina desenchufadora de suspensión totalmente hidráulica está instalada en la parte inferior de la viga plana frente a la caldera (con un soporte instalado).
El principio de funcionamiento de la máquina taponadora de pozo abierto de suspensión es que se utilizan dos conjuntos de mecanismos para completar las acciones de taponamiento y apertura de pozo, y la máquina de pozo abierto y la máquina taponadora están dispuestas debajo de la grúa en funcionamiento.
Durante el golpeteo, el empujador del abridor envía el abridor al frente del horno, luego el abridor gira y golpea el horno hasta que se abre el orificio del horno y finalmente devuelve el abridor.
Cuando se complete el roscado, inicie los lados izquierdo y derecho de la máquina taponadora de orificios, empuje la máquina taponadora de orificios hacia el frente del horno, alinéela con el orificio del horno, empuje el cilindro de obturación de lodo a la posición adecuada del orificio del horno. , empuje el lodo refractario para tapar el orificio y, una vez completada la acción de tapar el orificio, haga funcionar la grúa para retirar el conjunto completo del mecanismo de la zona de alta temperatura frente al horno.
La ventaja de utilizar la máquina desenchufadora
Solo se requiere una persona para la operación, lo que reduce la cantidad de trabajadores, reduce la intensidad del trabajo de los trabajadores y acorta en gran medida el tiempo para abrir y tapar agujeros.
La apertura y el taponamiento oportunos de los orificios pueden evitar que la temperatura en el horno baje demasiado, y el tiempo de apertura se puede acortar en casi una hora para cada horno de metal caliente, mejorando el rendimiento del proceso de fundición en horno eléctrico.
