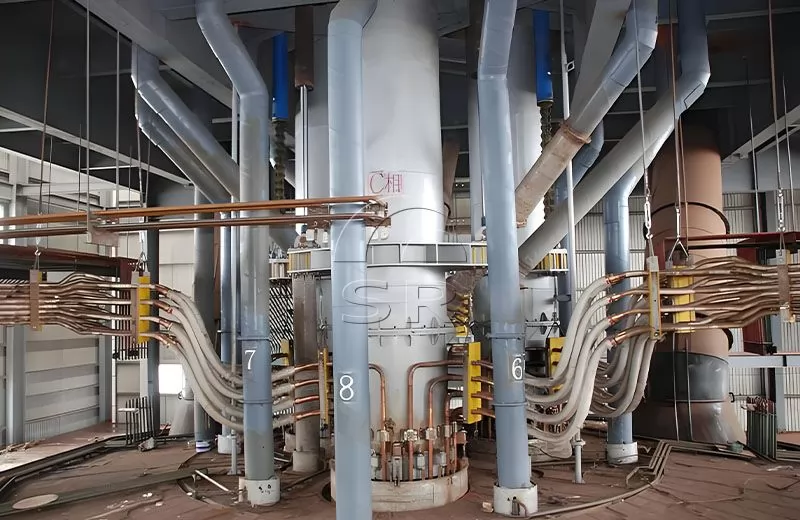

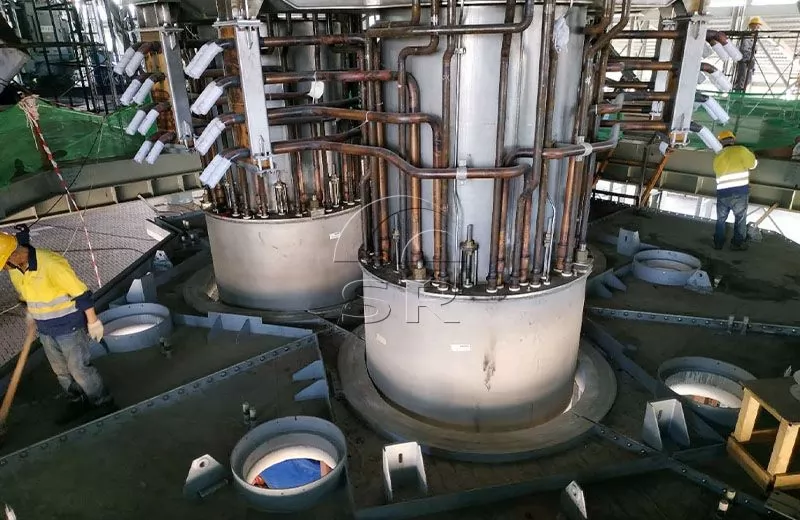

El electrodo de soporte combinado para horno de arco sumergido de la serie incluye: electrodo para horno de arco sumergido de 12,5 MVA, electrodo para horno de arco sumergido de 16,5 MVA, electrodo para horno de arco sumergido de 25,5 MVA, electrodo para horno de arco sumergido de 30,0 MVA, etc.
Composición
El portaelectrodos es una parte importante del equipo mecánico de los hornos eléctricos y sus funciones incluyen los siguientes tres puntos:
Transmitir corriente fuerte al electrodo;
Sujete firmemente el casquillo de cobre sobre el electrodo;
Coopere con electrodos deslizantes y elevadores.
Ventajas
Gran aplicabilidad, aplicable a hornos de arco sumergido con diferente potencia y diámetro de electrodo.
En comparación con el horno de arco sumergido con casquillo de cobre como elemento conductor, la resistencia de contacto es superior a otras formas de resistencia de contacto debido a la compresión del resorte y el perno entre el elemento conductor y la carcasa del electrodo, sin arco y transferencia de corriente estable.
Debido al diseño hermético del elemento conductor, el elemento conductor no se irradia con altas temperaturas, su aumento de temperatura es mucho menor que el de otros elementos conductores y la conductividad mejora significativamente.
A medida que se reduce la resistencia de contacto, se mejora la conductividad y se agrega refrigeración interna por agua, la eficiencia eléctrica y el factor de potencia mejoran significativamente, el ahorro de energía es más del 5% y el ahorro de material es aproximadamente el 20%.
Gracias al diseño razonable de la estructura, la vida útil de los elementos conductores se duplica. El costo de mantenimiento diario se reduce considerablemente y la tasa de operación del equipo mejora significativamente.
Descripción

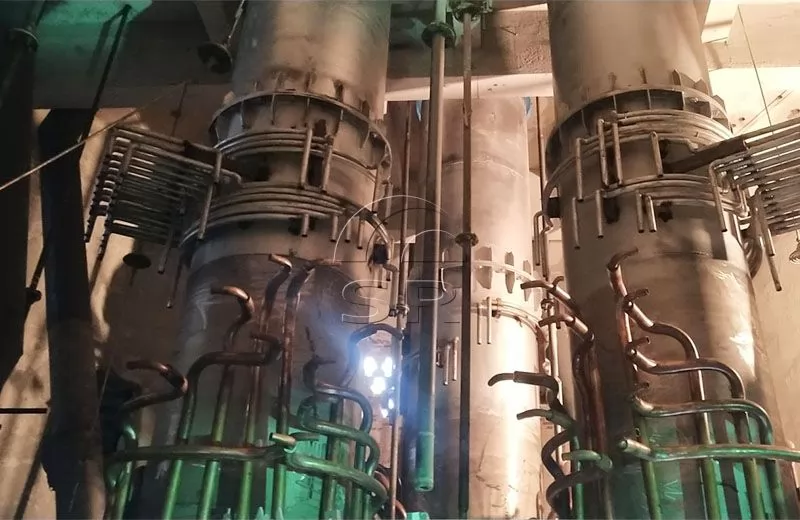

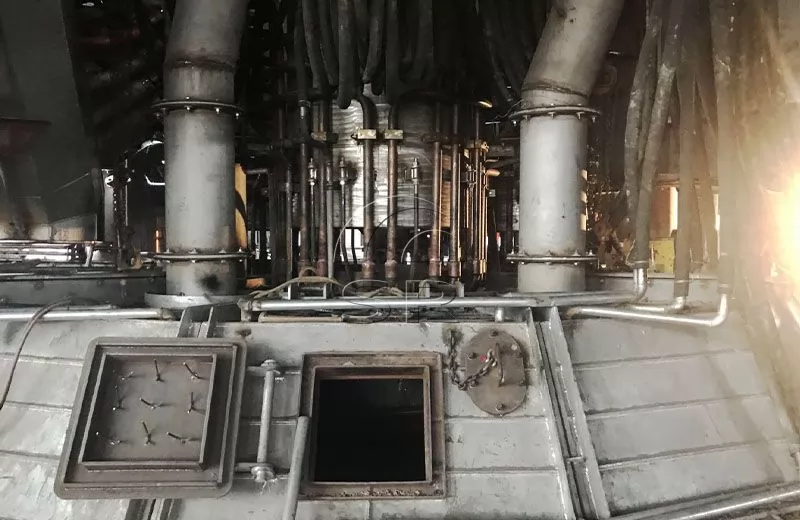

El portaelectrodos se cuelga encima de la boca del horno y todos los componentes están ubicados en la zona de alta temperatura, soportando el efecto de la radiación de la boca del horno y del gas del horno. Además, se generará calor en la parte electrificada y en la parte no electrificada debido a la inducción de corriente inducida, por lo que se requiere refrigeración por agua.
La estructura del soporte deberá ser lo más simple posible, con pequeñas pérdidas eléctricas, fácil operación, fácil reemplazo durante el mantenimiento, alto rendimiento mecánico bajo alta temperatura y rendimiento de aislamiento y aislamiento magnético.
El portaelectrodos se puede dividir en tipo de suspensión y tipo de brazo transversal según las diferentes estructuras. Se utilizan más tipos de suspensión. El tipo de brazo transversal se utiliza principalmente en hornos con potencia y diámetro de electrodo pequeños. Su dispositivo es similar al dispositivo de electrodo del horno eléctrico de fabricación de acero.

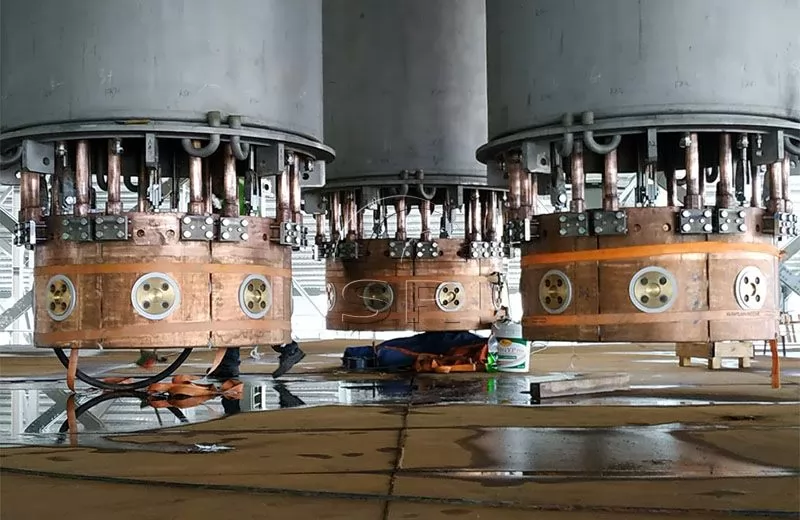

En un sentido amplio, el portaelectrodos se compone de un anillo de sujeción del electrodo, una placa de cobre conductora, un dispositivo para colgar, una camisa de refrigeración por agua, un cilindro portaelectrodos y una viga transversal, que en realidad es el sistema portaelectrodos; En sentido estricto, sólo la parte del dispositivo que comprime la almohadilla de cobre contra el electrodo.
Existen muchos tipos de dispositivos para portaelectrodos para comprimir la almohadilla de cobre contra el electrodo. En la actualidad, existen muchos tipos de dispositivos utilizados en países extranjeros, incluidos los de resorte neumático, los de fuelle hidráulico, los de anillo cónico con motor de aceite y los de membrana de caucho hidráulico.
