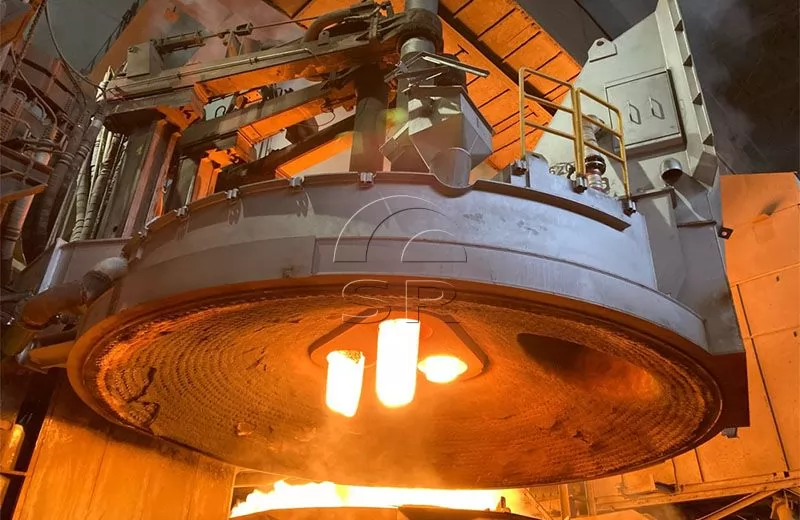

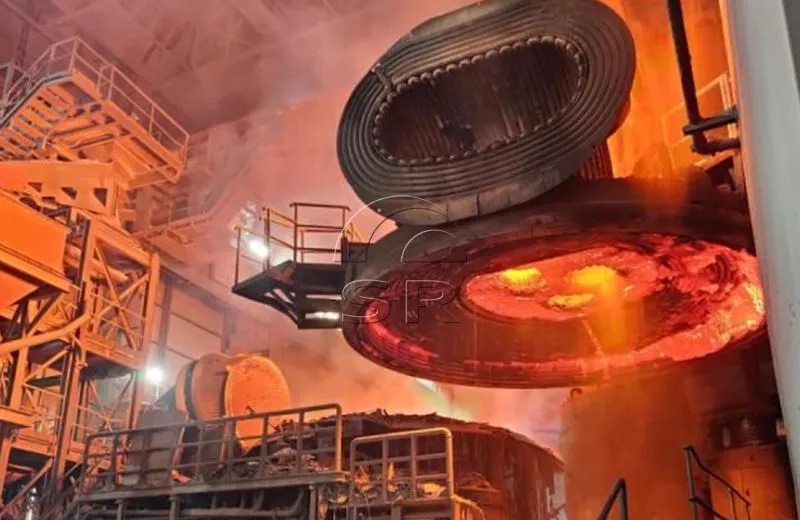

El dispositivo de elevación y rotación de la cubierta del horno consta de un mecanismo de elevación de la cubierta del horno, un mecanismo giratorio y un marco giratorio.
Introducción
El dispositivo de elevación y rotación de la cubierta del horno consta de un mecanismo de elevación de la cubierta del horno, un mecanismo giratorio y un marco giratorio.
El mecanismo de elevación y el mecanismo giratorio de la cubierta del horno están instalados en el marco giratorio. Está previsto un dispositivo de bloqueo que es accionado por un cilindro hidráulico y puede bloquear el marco giratorio de la tapa del horno. La rotación de la tapa del horno está entrelazada con el levantamiento de la tapa del horno.
Descripción
Cuando el marco giratorio se gira hacia atrás y la cubierta del horno se devuelve al cuerpo del horno, el dispositivo de bloqueo giratorio bloquea el marco giratorio y el marco basculante. Cuando se levanta la tapa del horno, el dispositivo de bloqueo giratorio impulsa el pasador de bloqueo para sacarlo del orificio de ubicación y se libera el bloqueo.
Durante las operaciones normales de fundición, roscado, rastrillado de escoria y otras operaciones, el marco giratorio de la cubierta del horno y el mecanismo de inclinación, el cuerpo del horno, la cubierta del horno y el mecanismo de elevación del electrodo están completamente bloqueados en la plataforma basculante.
El mecanismo de elevación está compuesto por un cilindro de elevación, varilla de tracción, cadena, etc. El cilindro de elevación adopta un cilindro hidráulico estándar.
El mecanismo giratorio consta de un soporte giratorio y un cilindro de accionamiento giratorio. El mecanismo giratorio soporta la carga estática y la carga dinámica generada por el movimiento de elevación y rotación de la tapa del horno. Impulsado por el cilindro hidráulico giratorio, la tapa del horno y el mecanismo de elevación y rotación se pueden desenroscar o girar suavemente. El ángulo de desenroscado abrirá completamente el horno para facilitar la carga de la cesta.
El marco giratorio se compone de una viga de elevación, un marco, una plataforma de mantenimiento superior, un soporte del cilindro de elevación del electrodo, etc. La viga de elevación y el marco se ensamblan y sueldan en una estructura de caja mediante placas de acero, y se ensamblan y sueldan en su conjunto en el sitio. , que es el marco fijo del dispositivo de elevación de electrodos.
La rueda guía de la columna elevadora de electrodos también está instalada en el marco giratorio, que tiene suficiente resistencia térmica y rigidez.

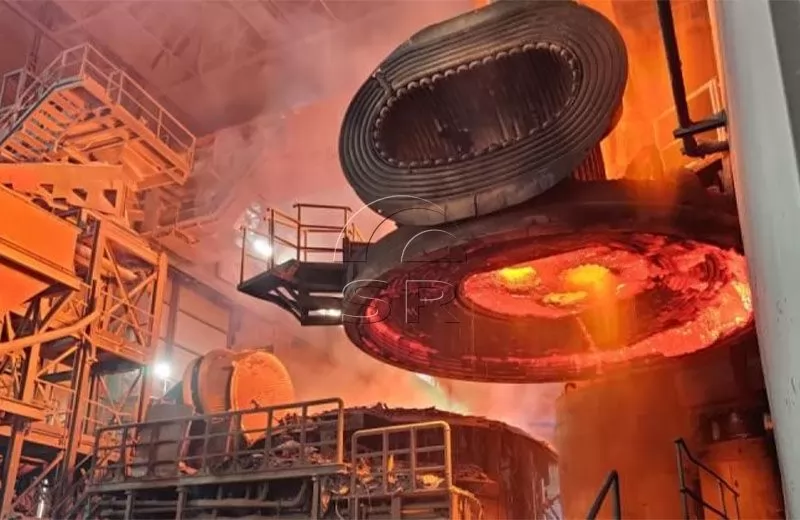

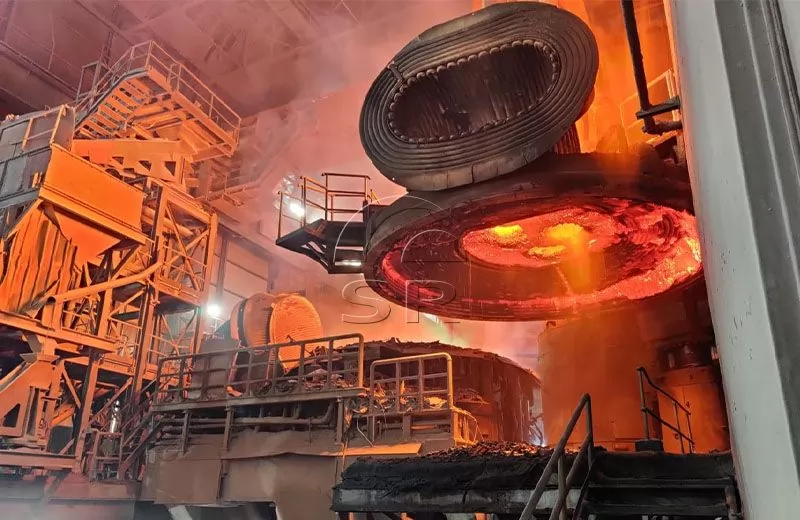

El marco giratorio se mueve hacia adelante y hacia atrás bajo el impulso del cilindro de aceite giratorio, para hacer que la tapa del horno se abra y se cierre. Operación de carga completa del horno eléctrico.
El plano inferior de la cremallera está conectado con el soporte del cilindro de aceite de elevación. El cilindro de aceite de elevación y la parte inferior de la columna de elevación están instalados en el soporte para soportar la gravedad y la fuerza del movimiento de elevación del electrodo.
Para mantener el electrodo, se coloca una plataforma de mantenimiento encima de la viga de elevación y se colocan barandillas alrededor de la plataforma para garantizar la seguridad del personal de mantenimiento.
Productos relacionados
Gama de equipos y maquinaria metalúrgica personalizada: horno de arco eléctrico, horno de arco sumergido, horno de refinación LF, horno de vacío , horno de inducción, sistema de eliminación de polvo, equipo de tratamiento de agua, etc. Al brindar los servicios de integración de equipos más avanzados, los equipos metalúrgicos se pueden personalizar según las diferentes necesidades de los clientes y la capacidad de producción se puede ajustar según los requisitos del cliente.
Cucharón de escoria, también llamado recipiente para escoria, depósito de escoria, tanque de escoria, recipiente para cenizas. Es una parte importante en la producción de acero. Se utiliza para contener la escoria fundida a alta temperatura generada en el proceso de fundición del acero.
El brazo conductor de un horno de arco eléctrico (EAF) está compuesto principalmente por el soporte del brazo conductor del electrodo frontal, un horno refrigerado por agua anillo de sujeción, el cuerpo del brazo y la placa de cobre conductora trasera.
El electrodo de cable ordinario refrigerado por agua está soldado con tubo de cobre y barra de cobre y no está estrechamente conectado con el equipo;

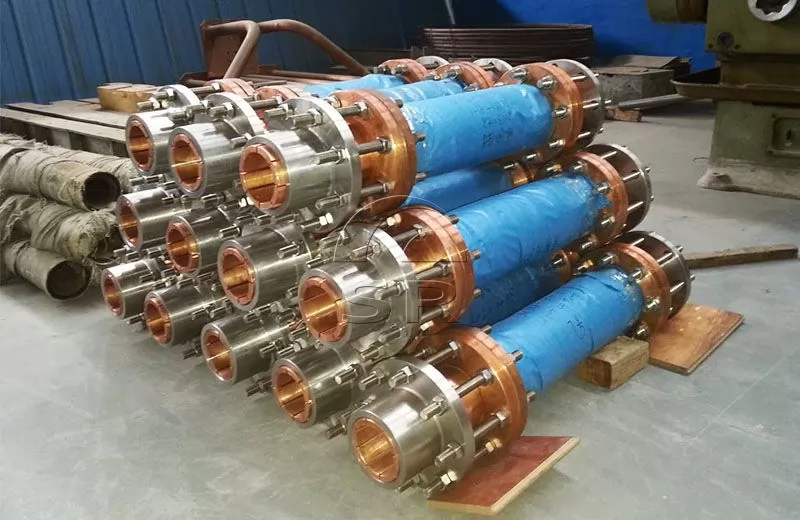

El compensador enfriado por agua del horno de arco sumergido es un dispositivo de tubería compuesto por tubos interiores y exteriores, tubos de agua, indicadores de alargamiento y soportes fijos.
